截至目前充电头网拆解过很多款240W的快充数据线，但大多数是作为配线，考虑到成本问题，并不能同时兼顾充电和数据传输性能，正所谓“鱼和熊掌不可兼得”拆解苹果电脑版。
但对于很多极客来说，这样的需求也是有的，即既能满足苹果MacBook 140W快充，也能高速传输文件拆解苹果电脑版。面对这样的声音，知名厂商立讯精密便推出了一款240W USB4快充线，下面一起来看看。
立讯精密240W USB4快充线外观
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
线材使用两个塑料纸束缚固定，经典的通体黑色，给人的第一印象也是比较粗壮拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

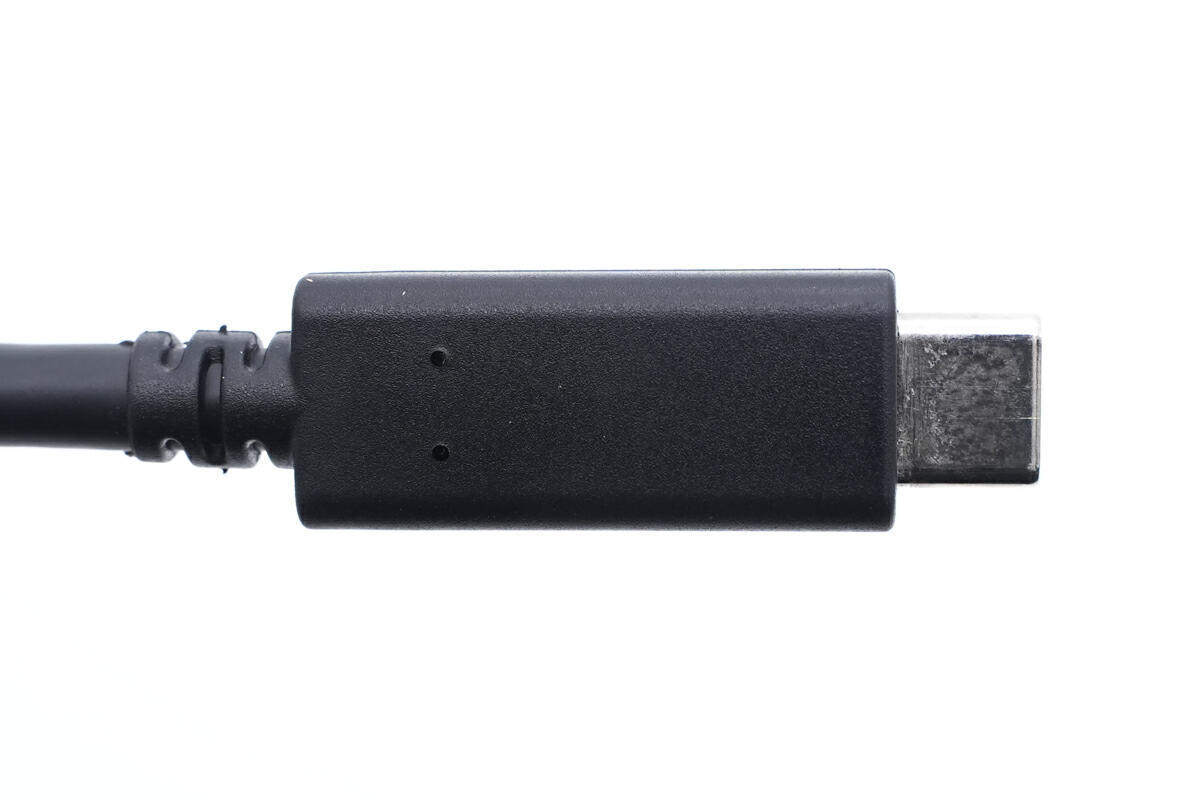

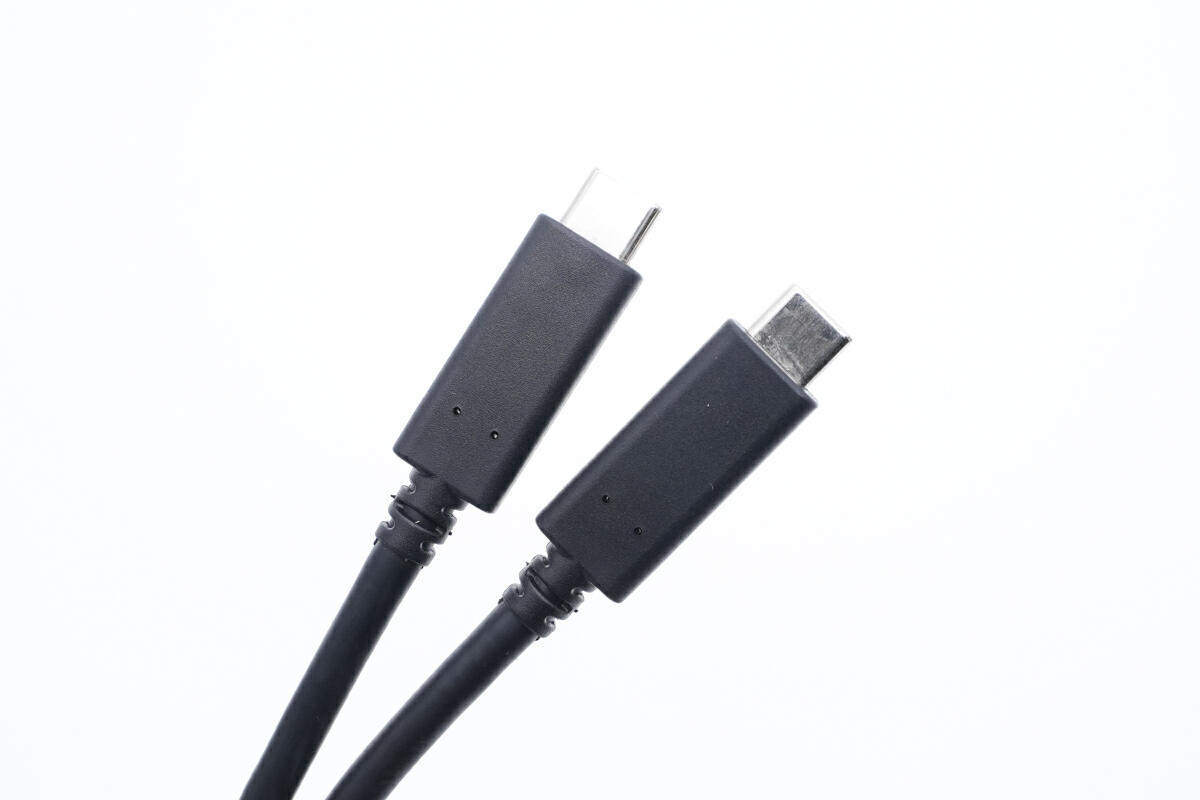

和雷电线很像，线缆两端线头相对较长，外壳磨砂方便插拔拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
展开全文
外壳上还有两个经典小圆孔拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

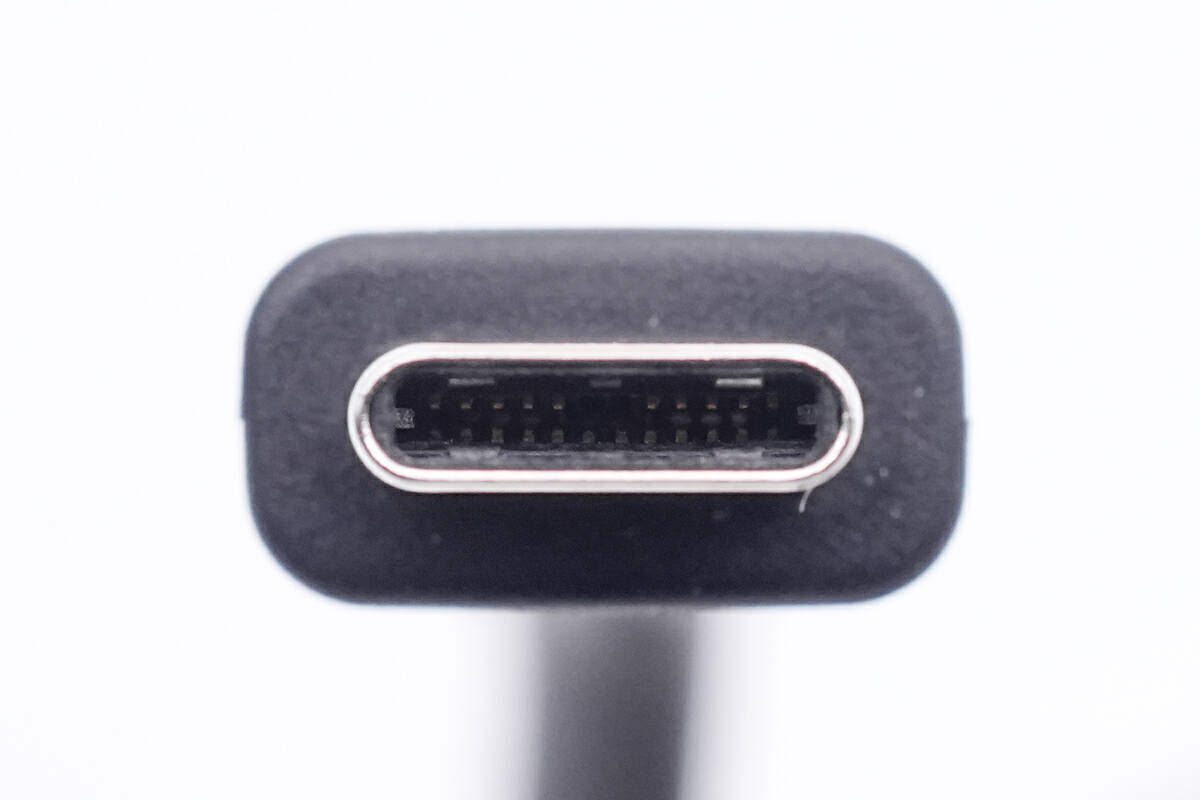

USB-C公头内部特写，上排中间缺了两个针脚，非满PIN设计拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

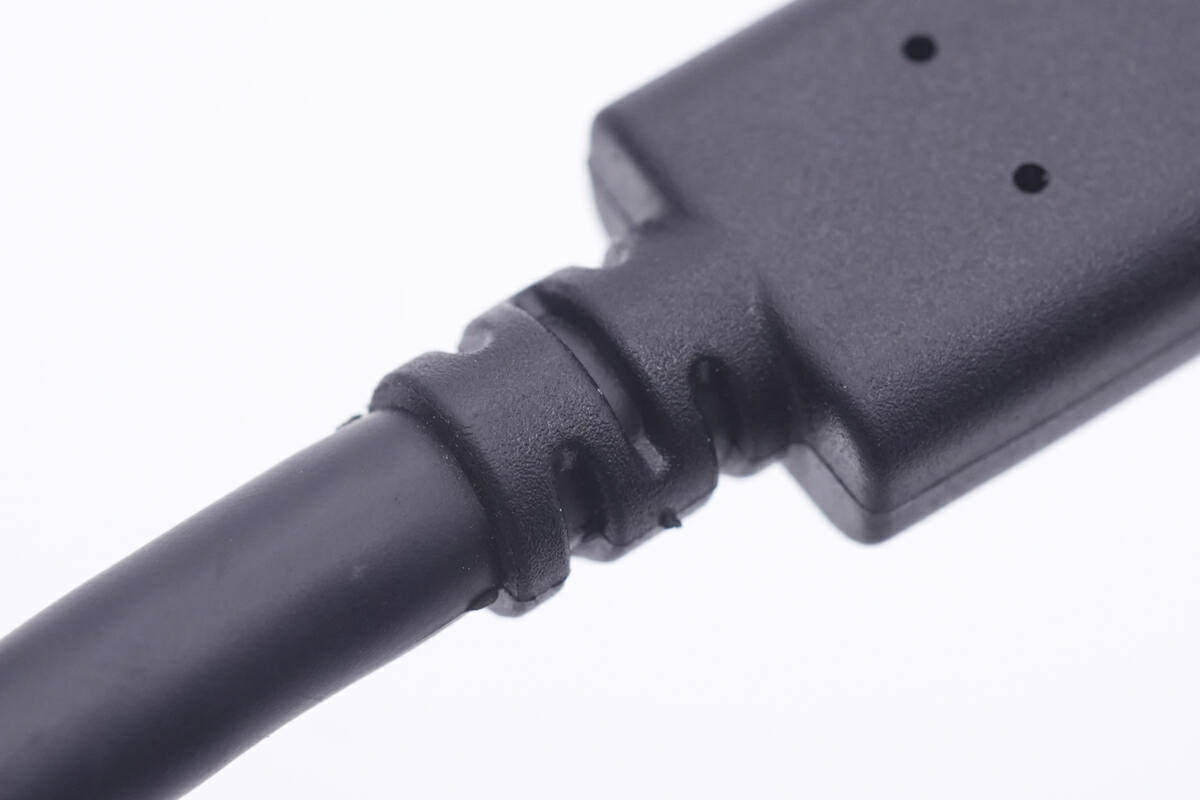

线头线身连接处做了加强保护设计拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

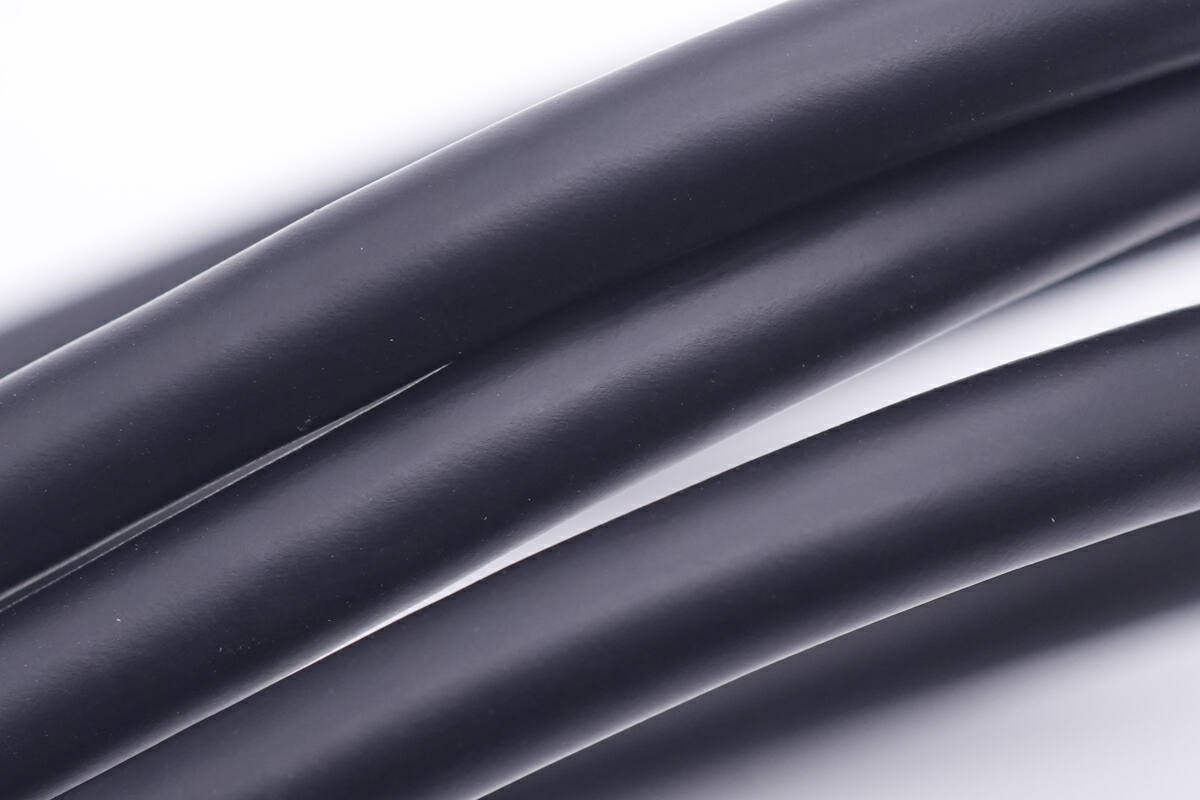

线身外皮无毛刺，整体柔软手感很好拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

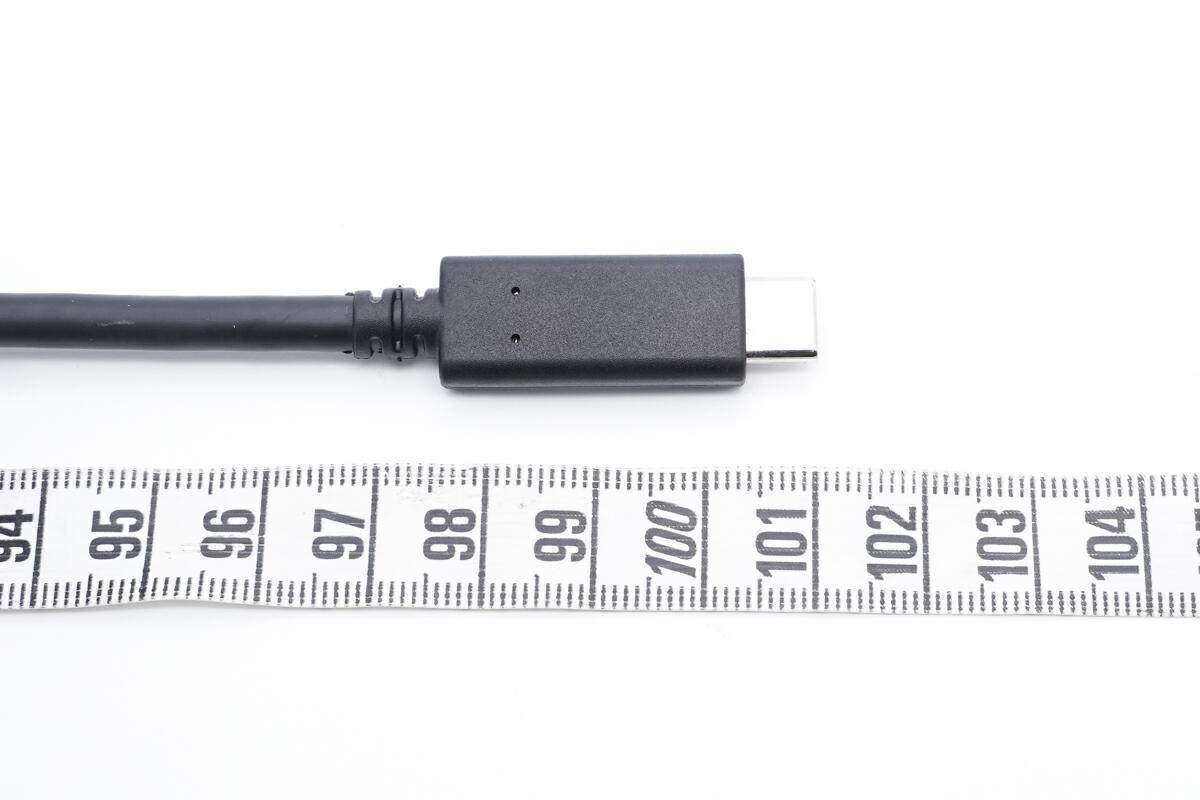

测得立讯精密这款数据线长度约101cm拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

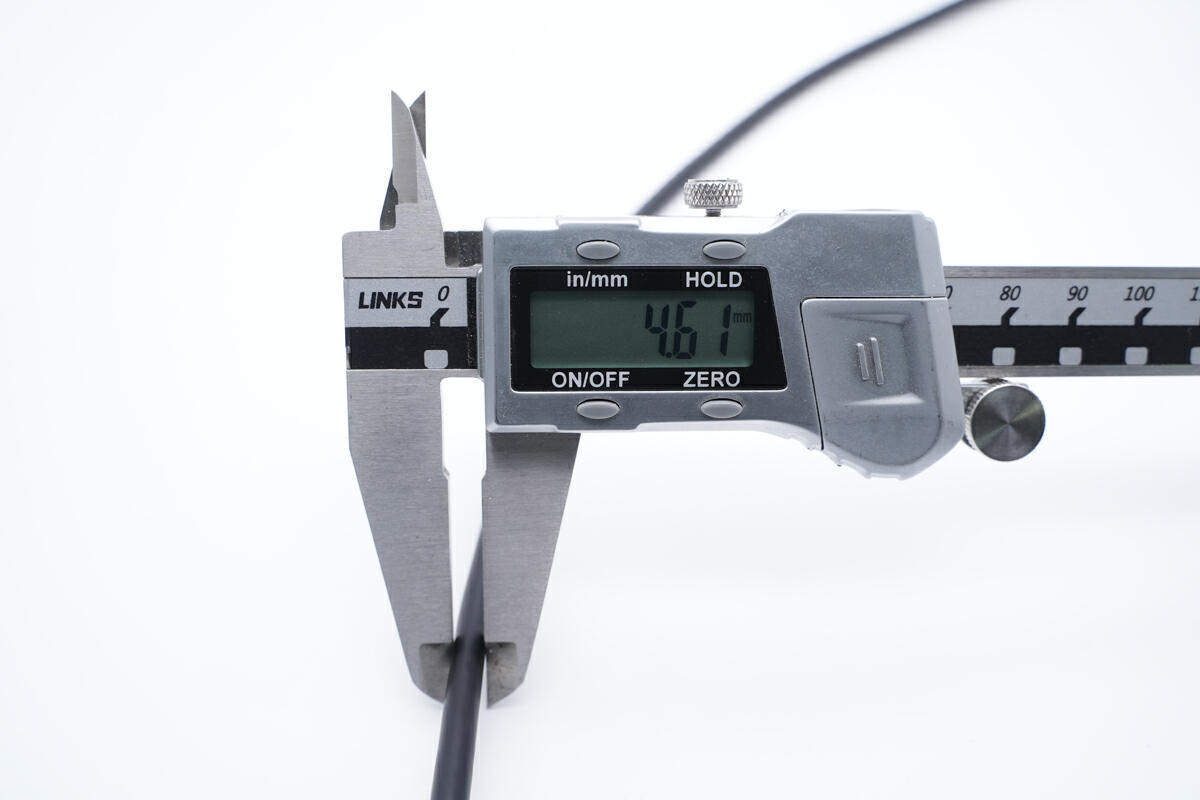

线身直径为4.61mm拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

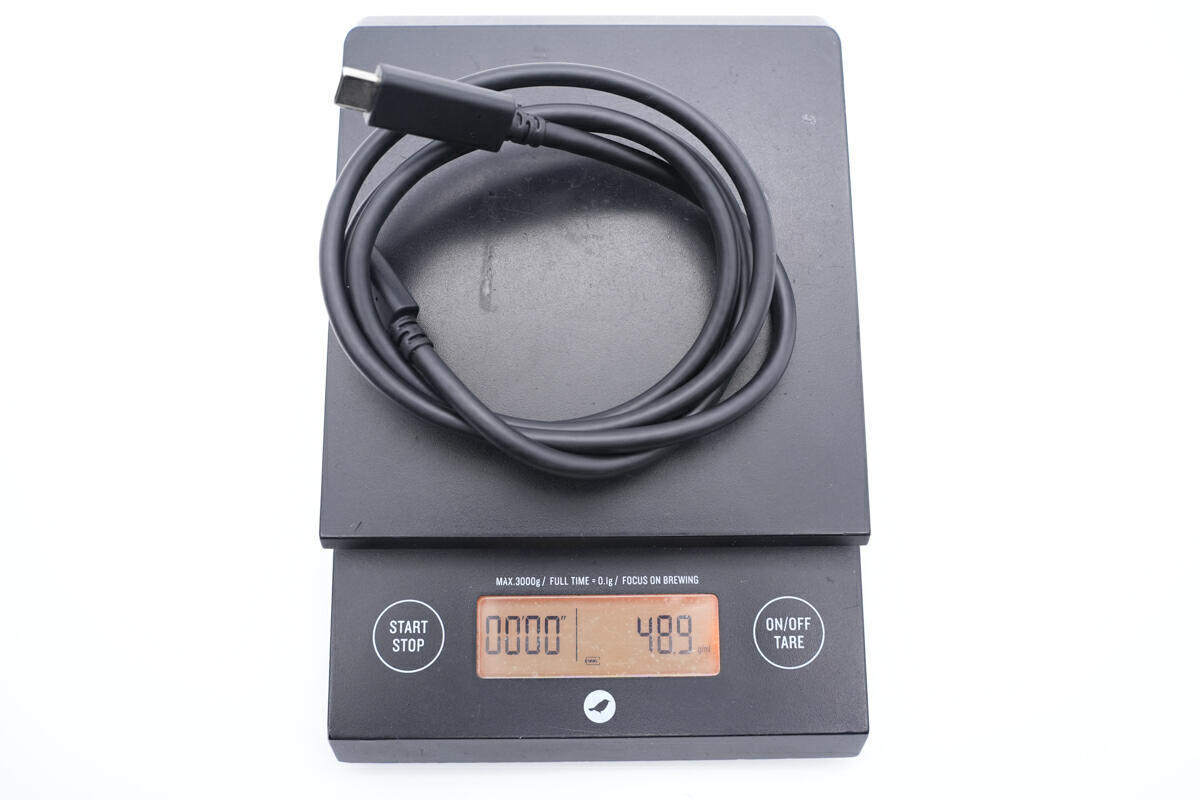

整体净重约为49g拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

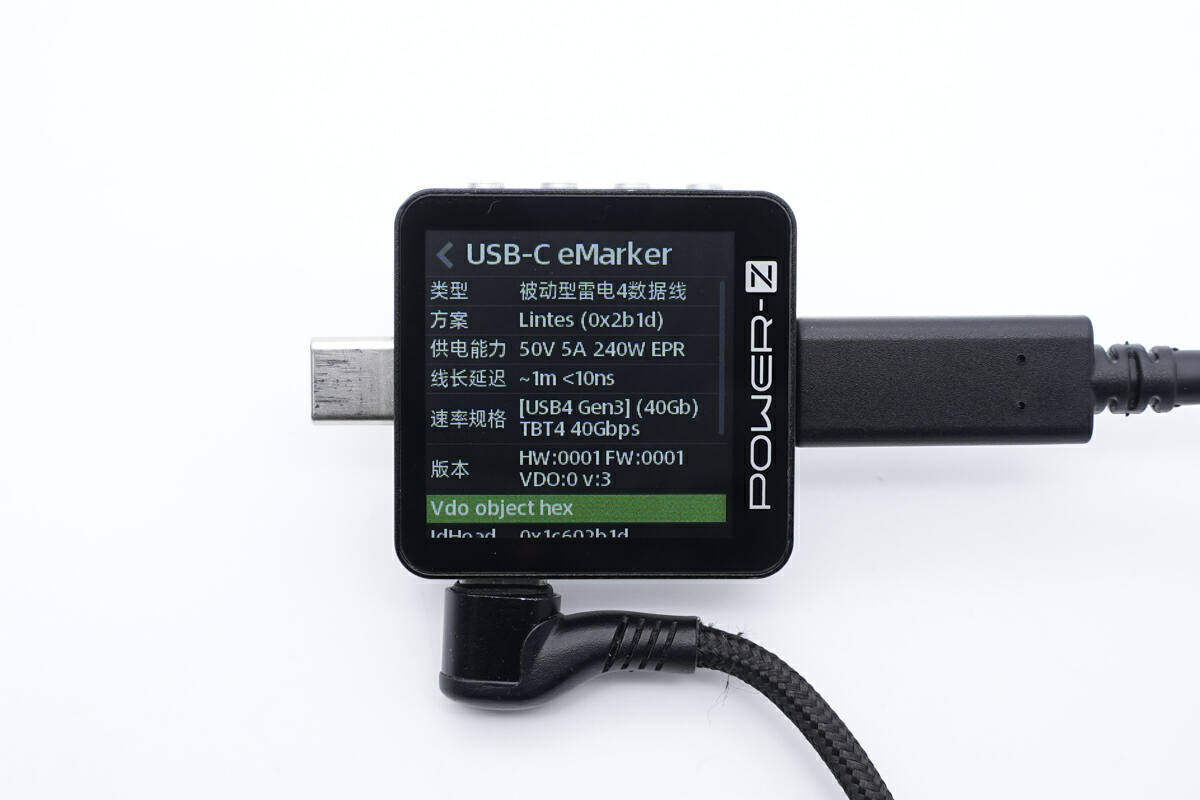

使用ChargerLAB POWER-Z KM003C测量线材内置 E-Marker 芯片，数据传输规格为USB4 Gen3，电力传输能力为50V5A拆解苹果电脑版。
立讯精密240W USB4快充线拆解
看完了立讯精密这款数据线的长度，直径和重量测试，下面就进行拆解，看看这款线内部的做工和用料拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

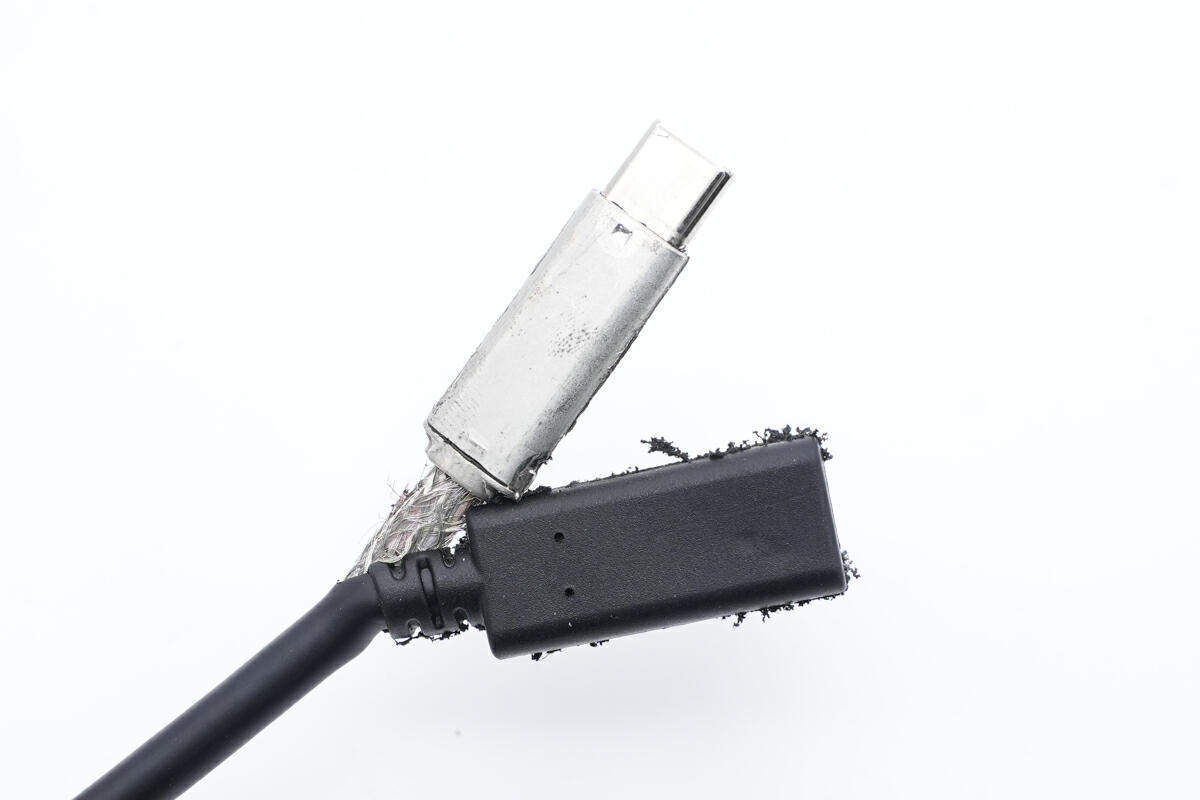

首先使用切割机切开数据线插头外层注塑，内部为金属外壳，起到保护和屏蔽作用拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

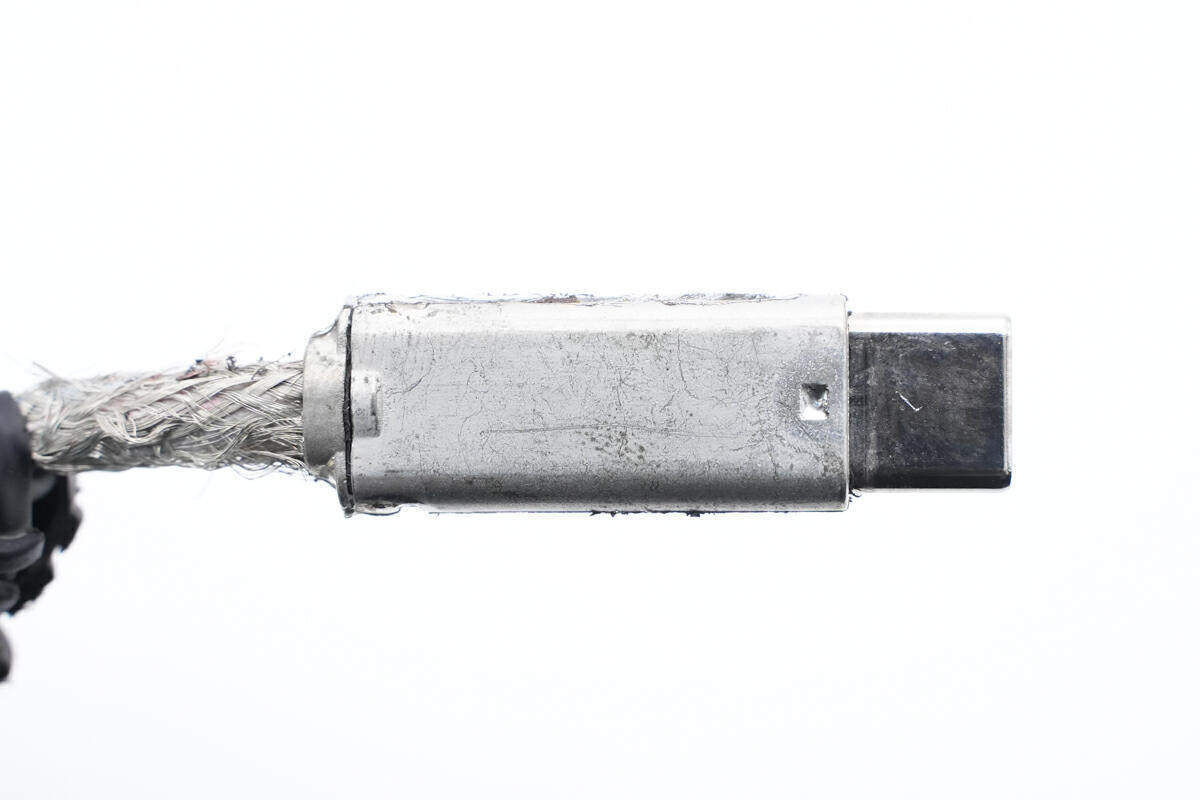

USB-C端子铝合金外壳特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

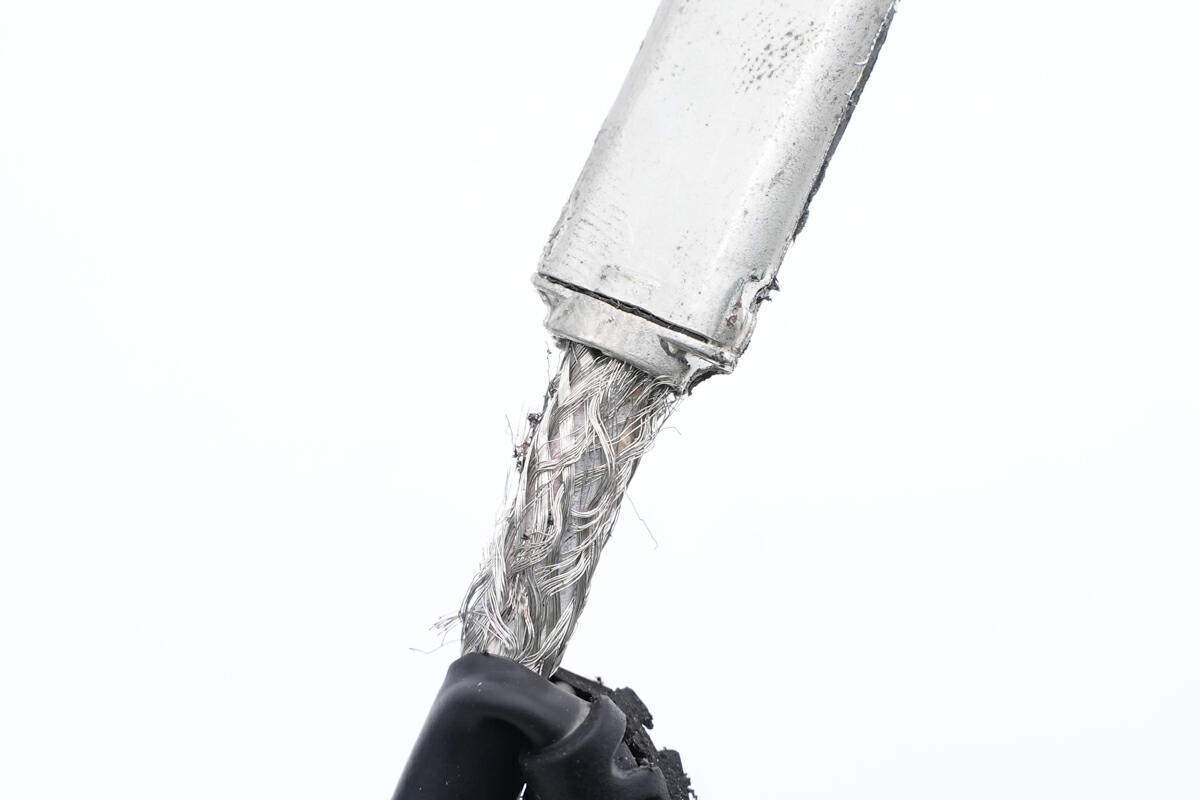

线缆屏蔽网与外壳焊接连接拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

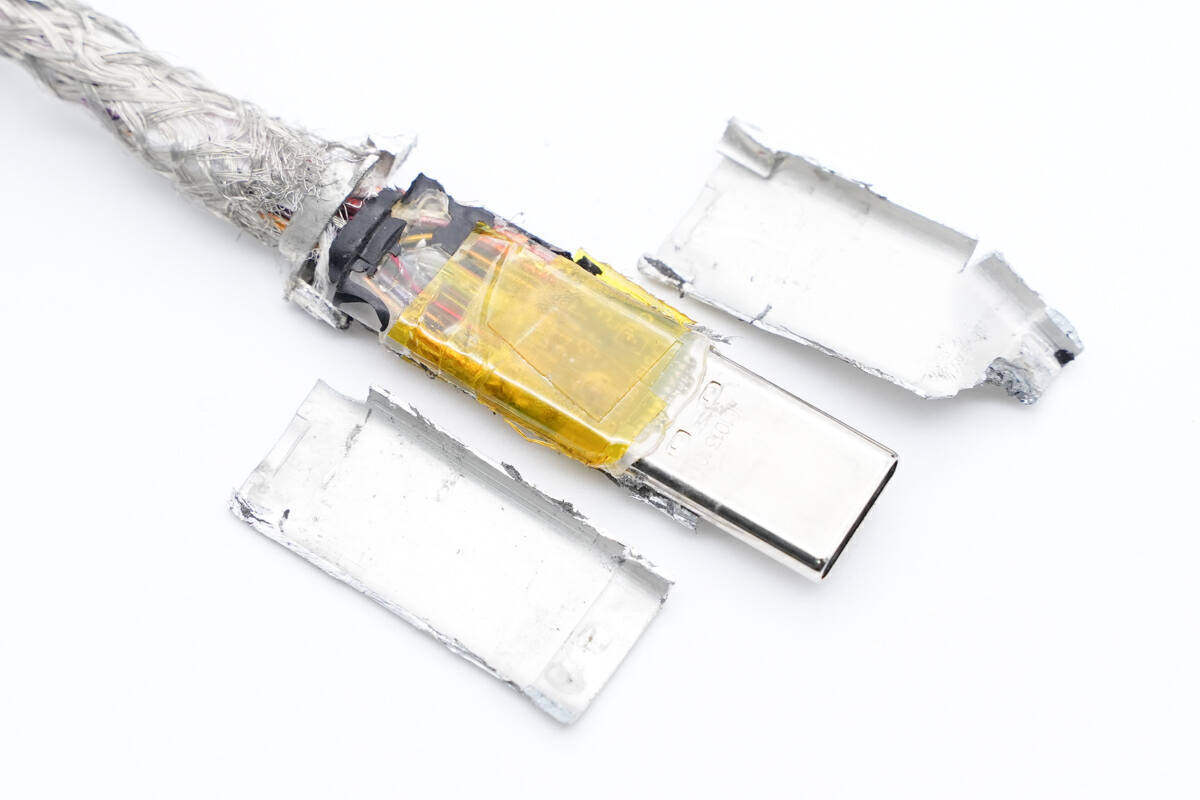

使用切割机切开端子铝合金外壳，内部注塑填充加固拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

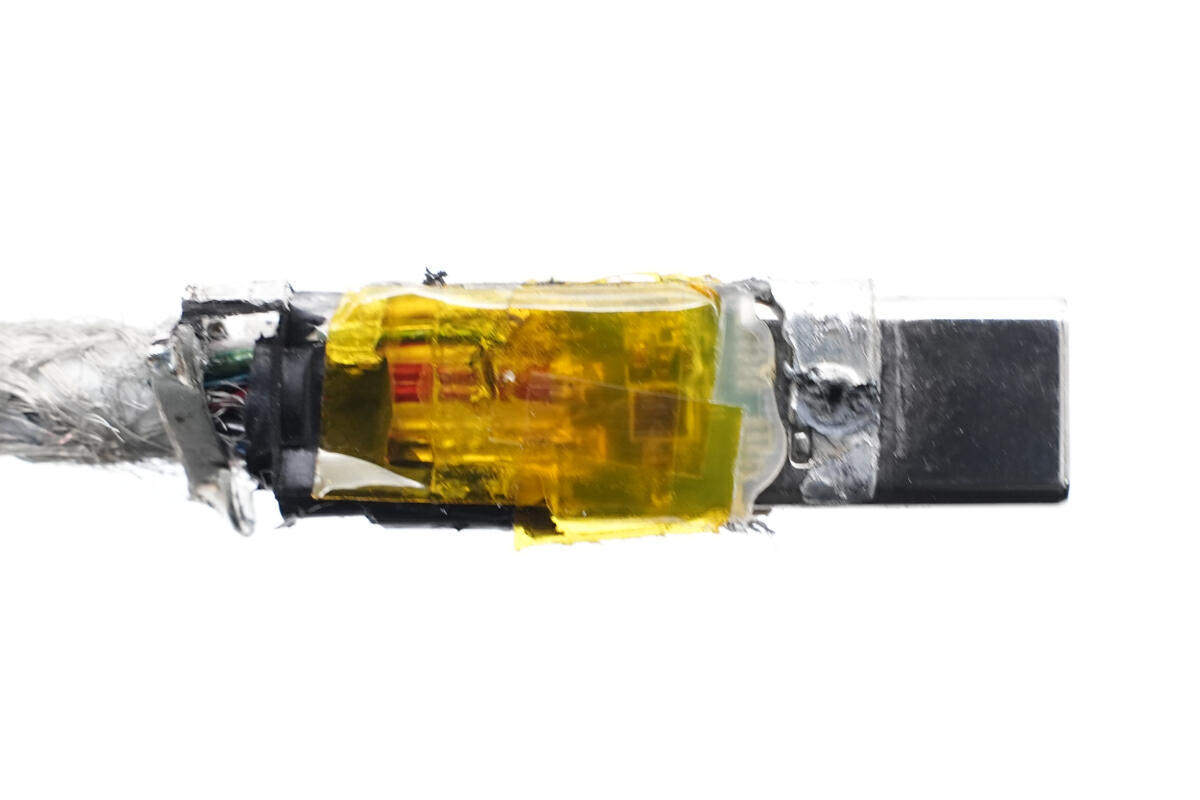

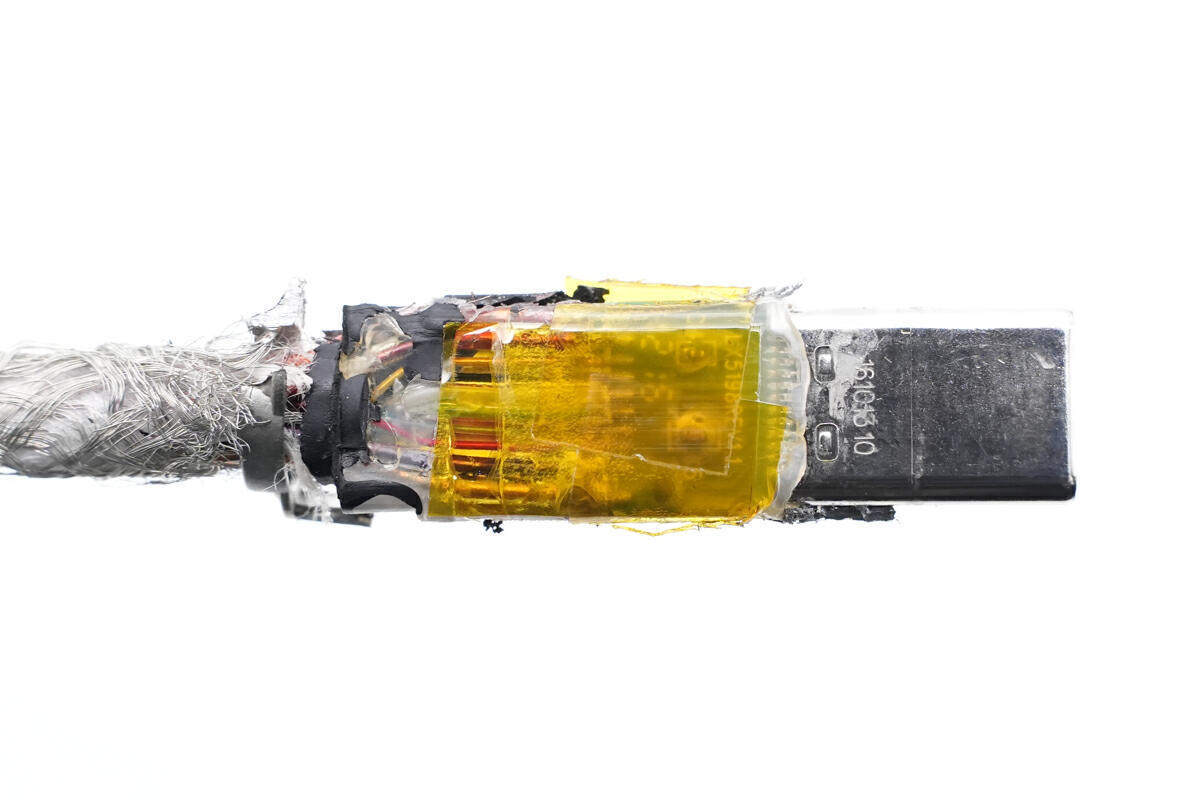

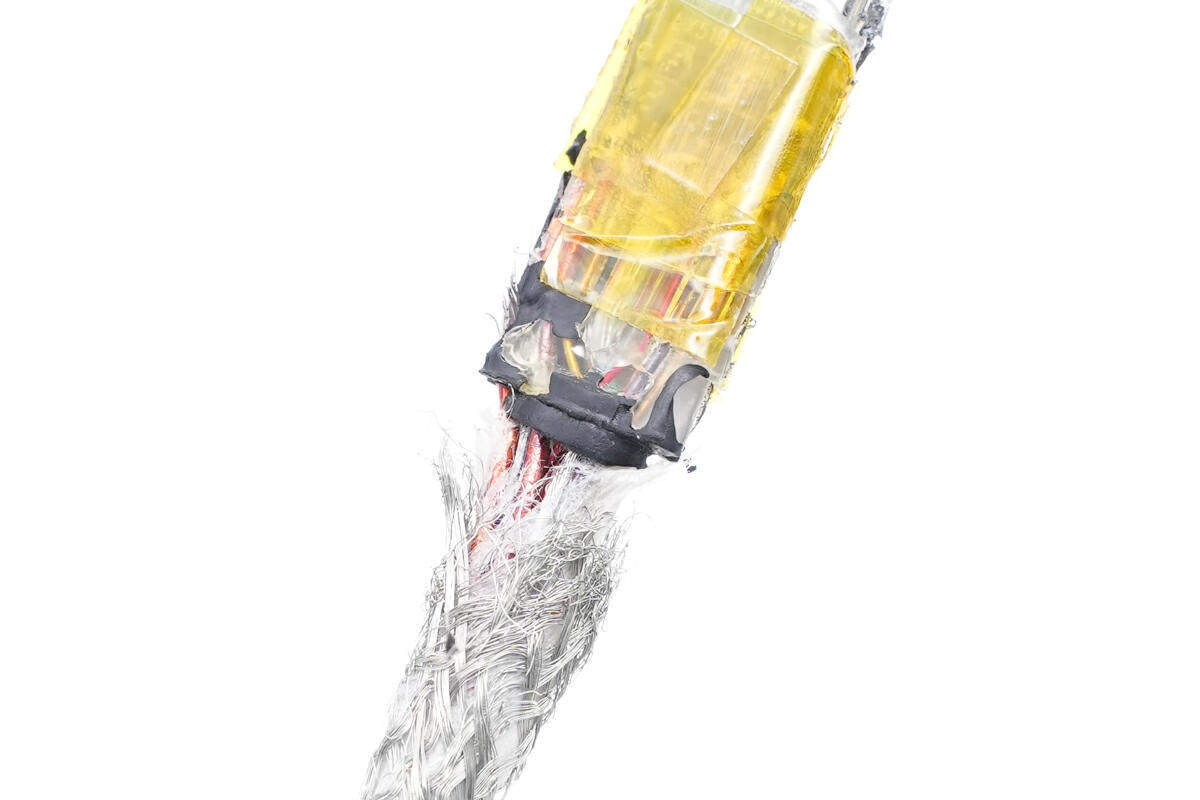

注塑外层缠绕高温胶带绝缘拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
另外一面焊接E-Marker芯片，铝合金外壳焊接固定到USB-C端子上拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
端子尾部注塑填充特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

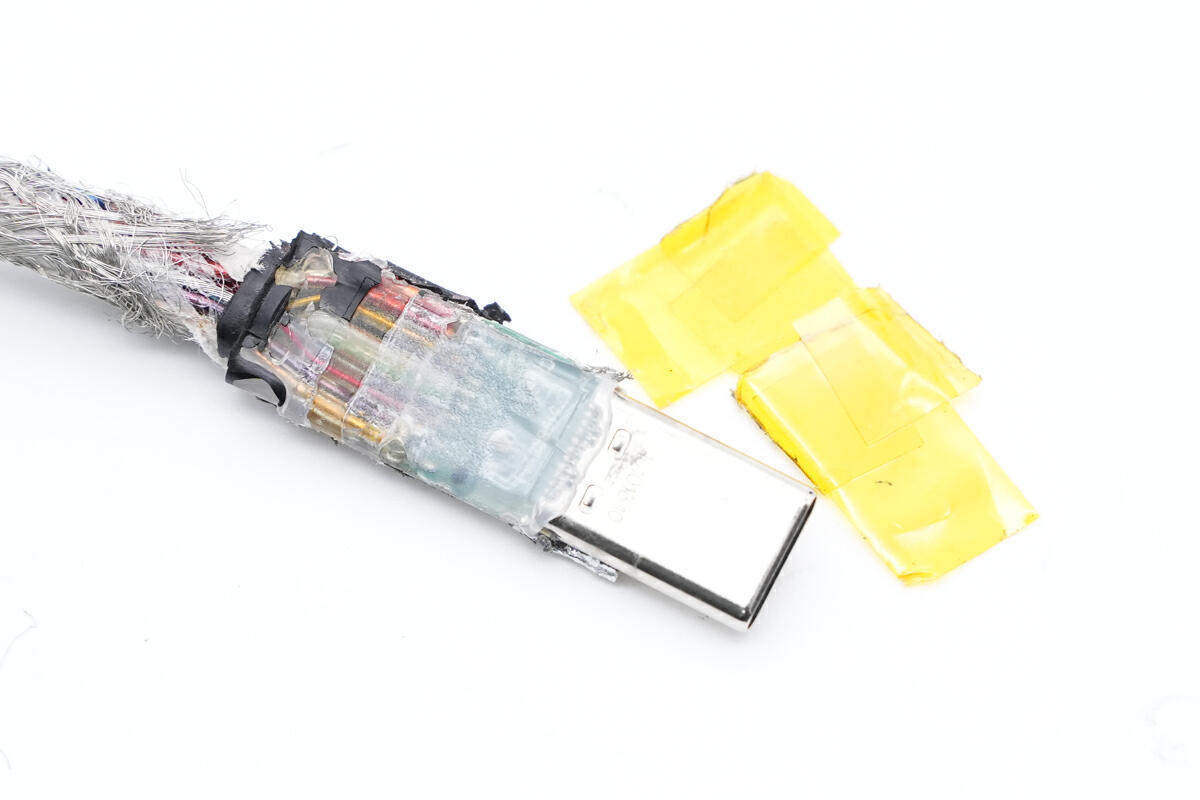

撕下表面的高温胶带，露出内部注塑拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

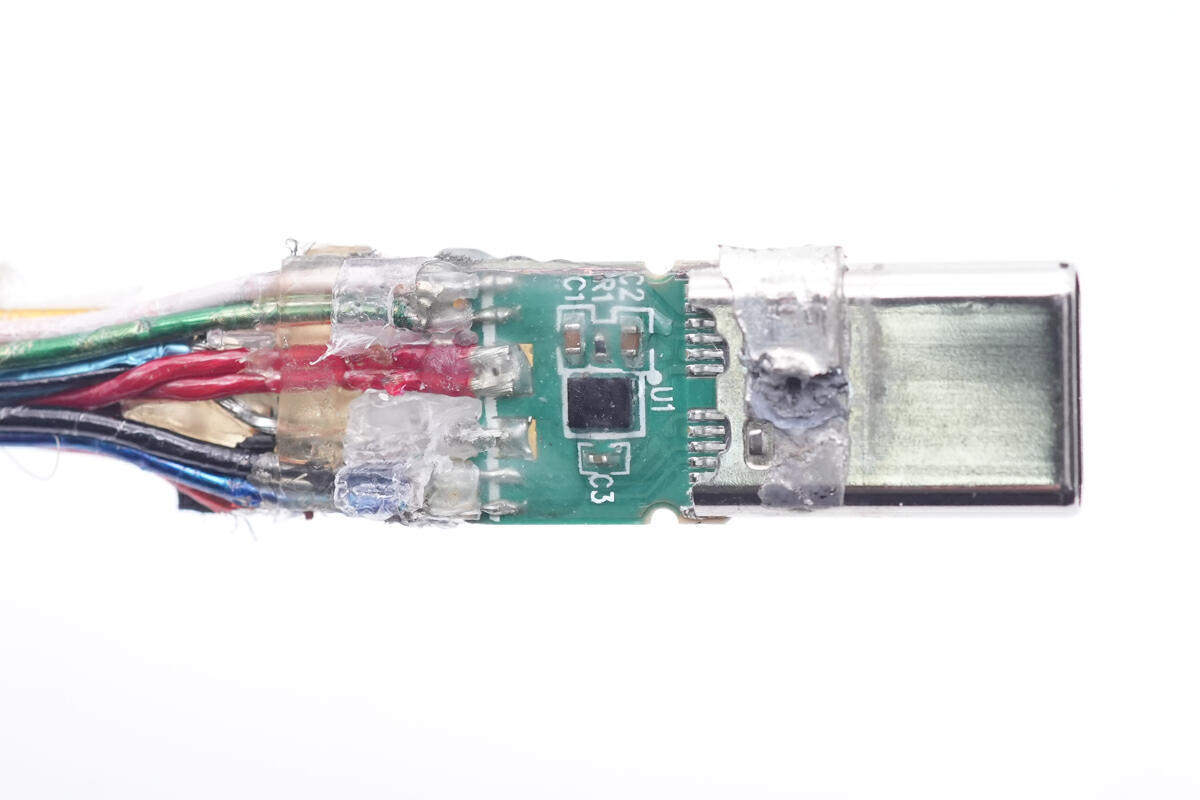

清理掉表面的注塑，一面焊接同轴线和正负极供电导线，E-Marker芯片拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

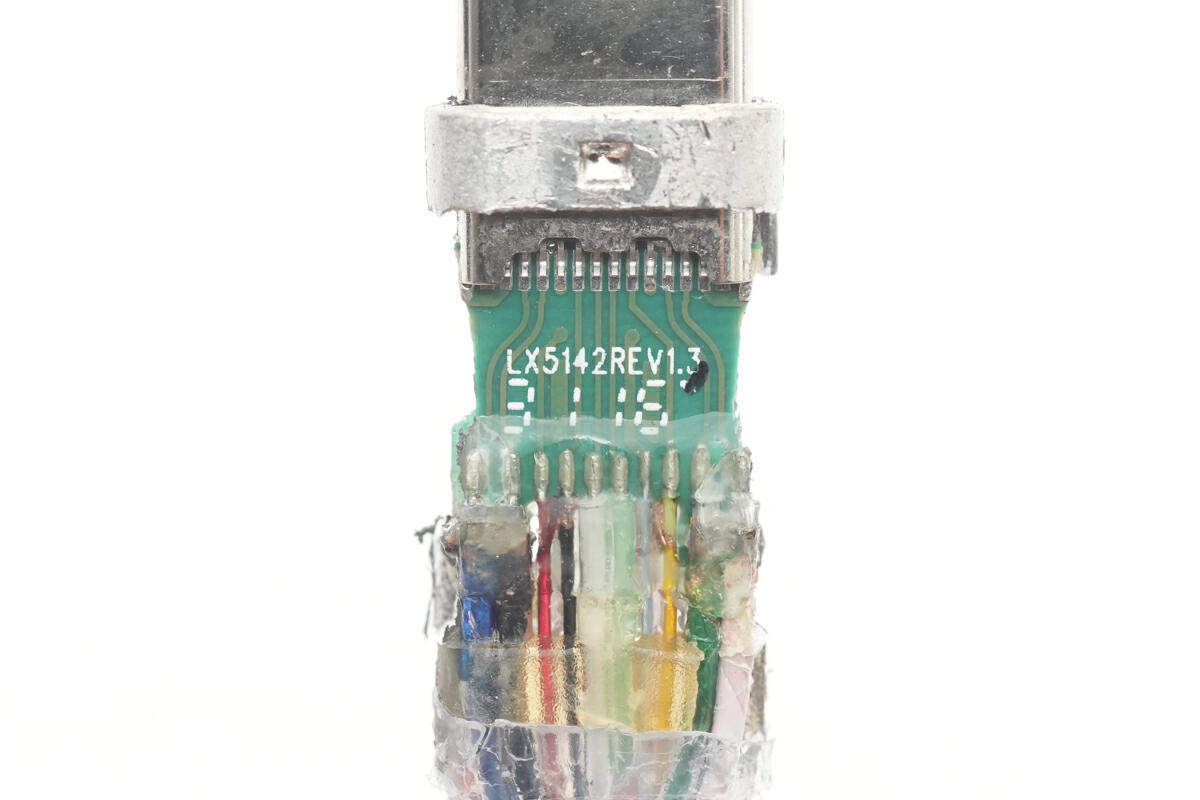

另外一面焊接同轴线和USB2.0数据线等拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

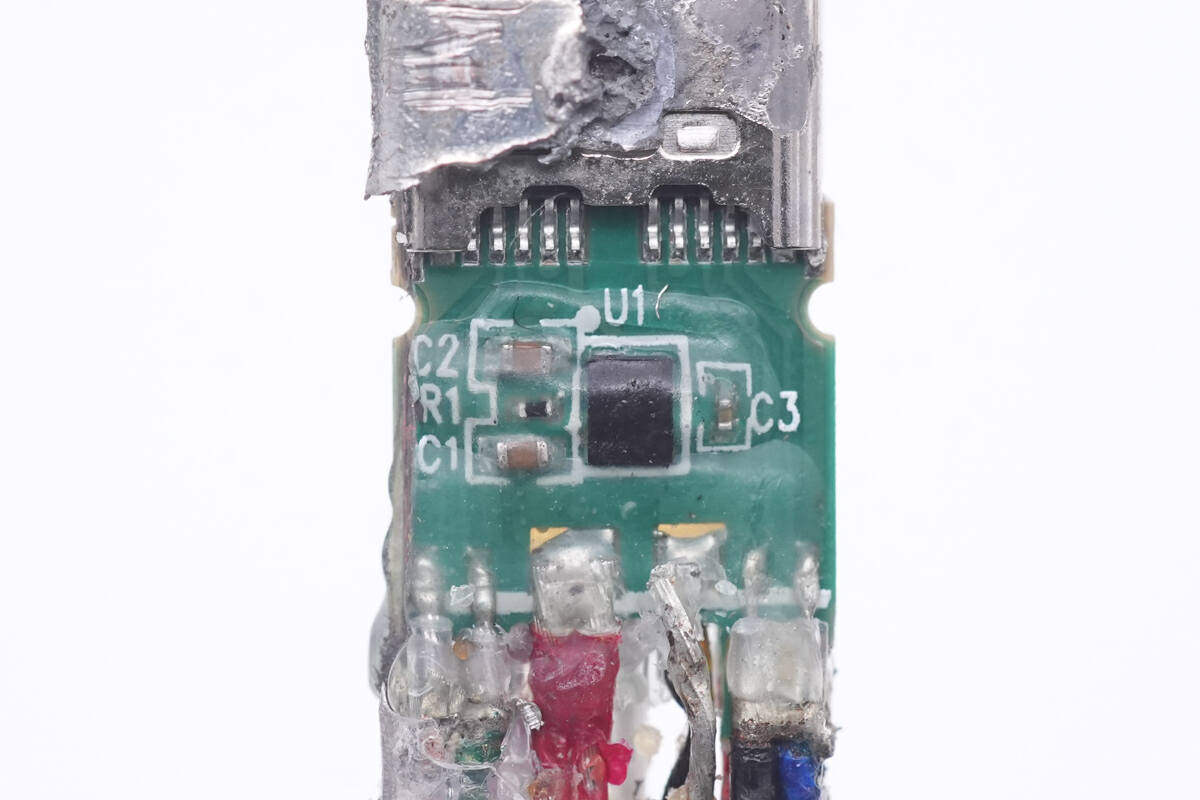

E-Marker芯片焊接在端子小板上，芯片和焊点通过胶水覆盖保护拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

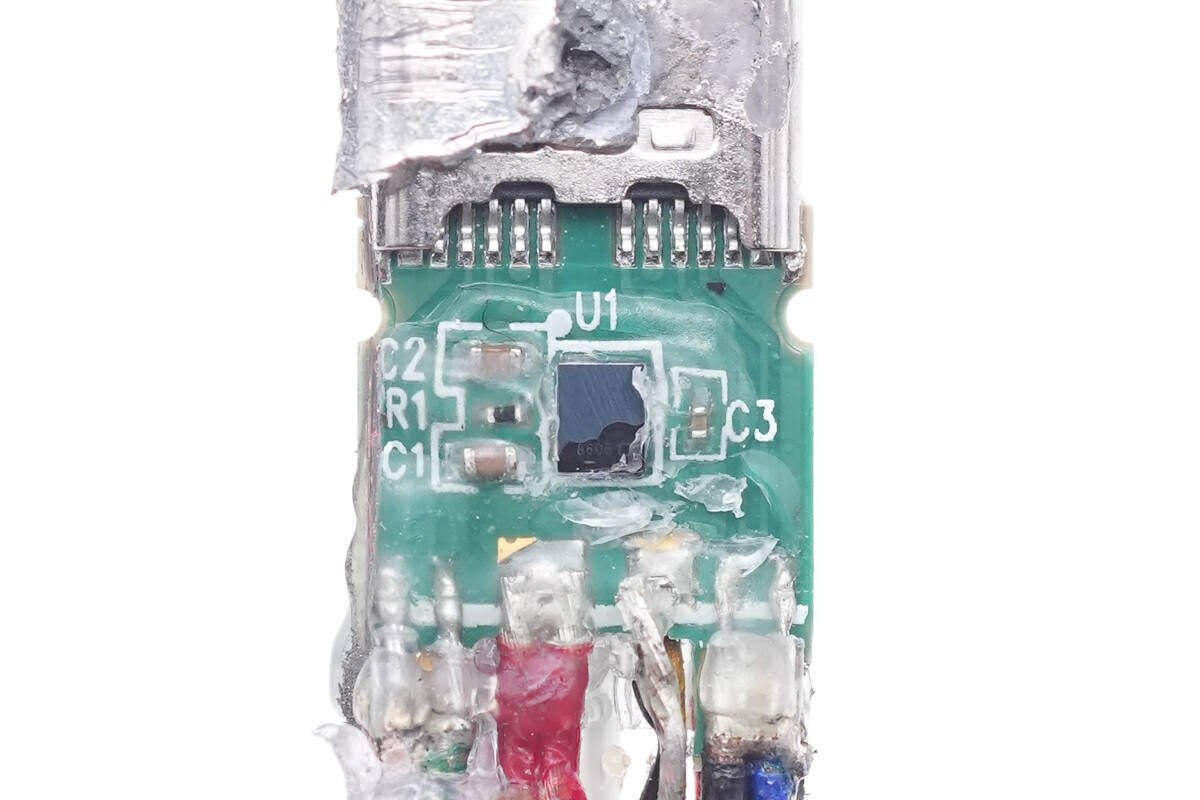

在清理E-Marker芯片上面胶水的时候，芯片表面的丝印层被胶水带掉了，根据残留丝印信息判断E-Marker芯片来自英飞凌拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

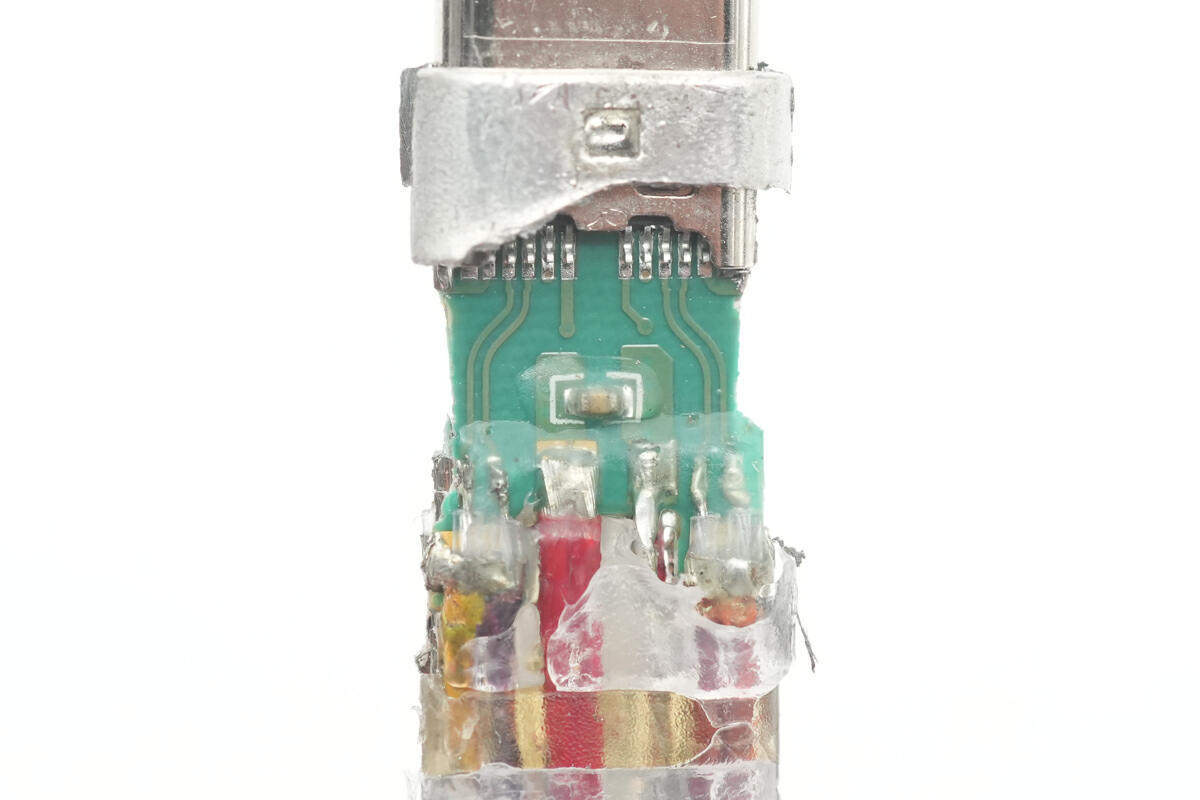

另外一头的端子焊接电源正负极和同轴线，焊点被胶水覆盖保护拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
另外一面焊接同轴线和USB2.0数据线等拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

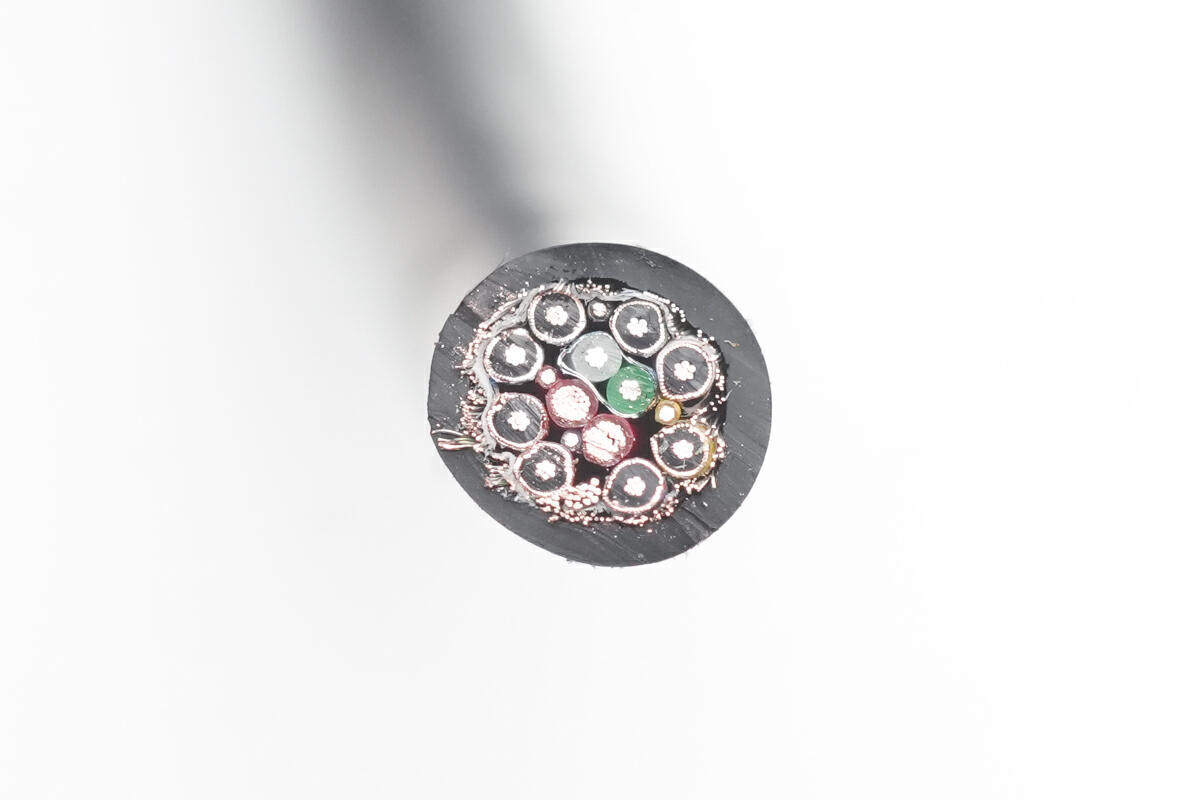

将数据线剪开观察截面，线缆正中两条红色线芯为正极电力线芯，白绿线芯为USB2.0数据线，4对同轴线用于雷电信号传输拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

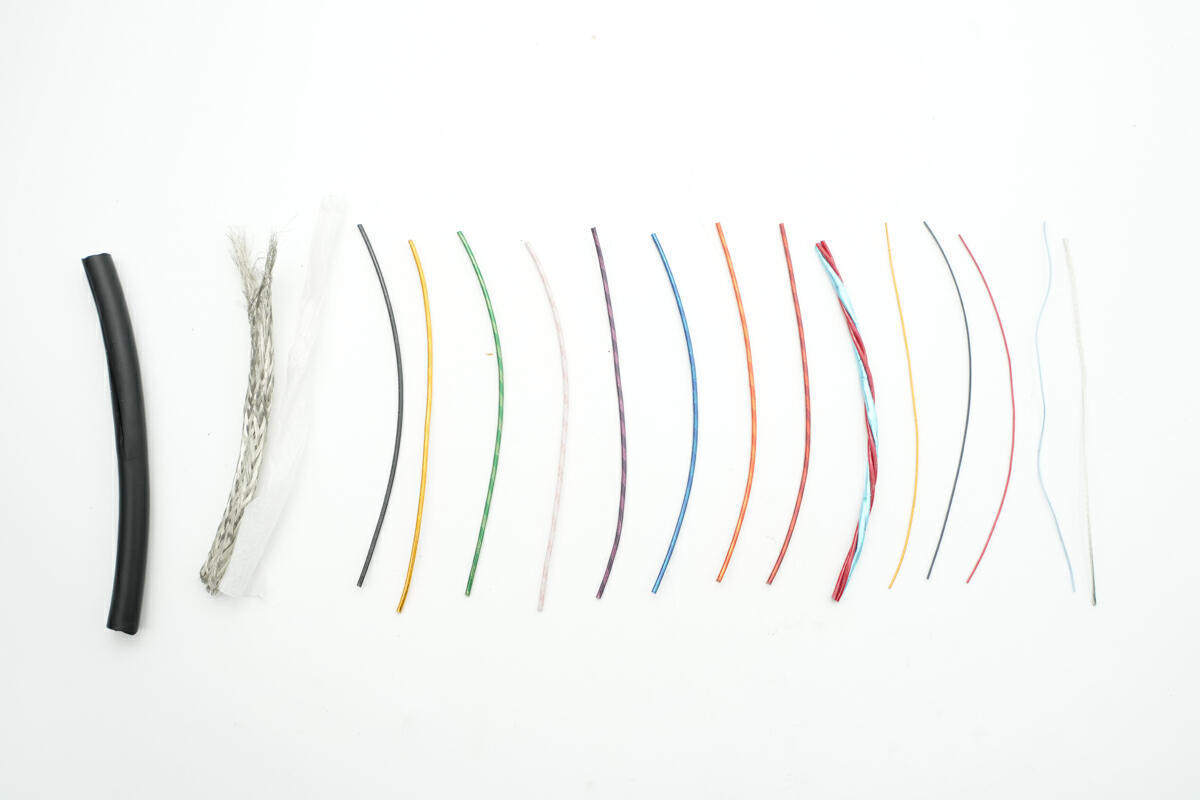

剪下一段线缆拆开整体一览，从左到右依次为TPE塑料外皮，屏蔽网，塑料保护层，同轴数据线芯，缠绕的正极电力线芯和USB2.0数据线以及辅助线芯拆解苹果电脑版。下面就开始详细介绍线缆内部的线芯设计。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

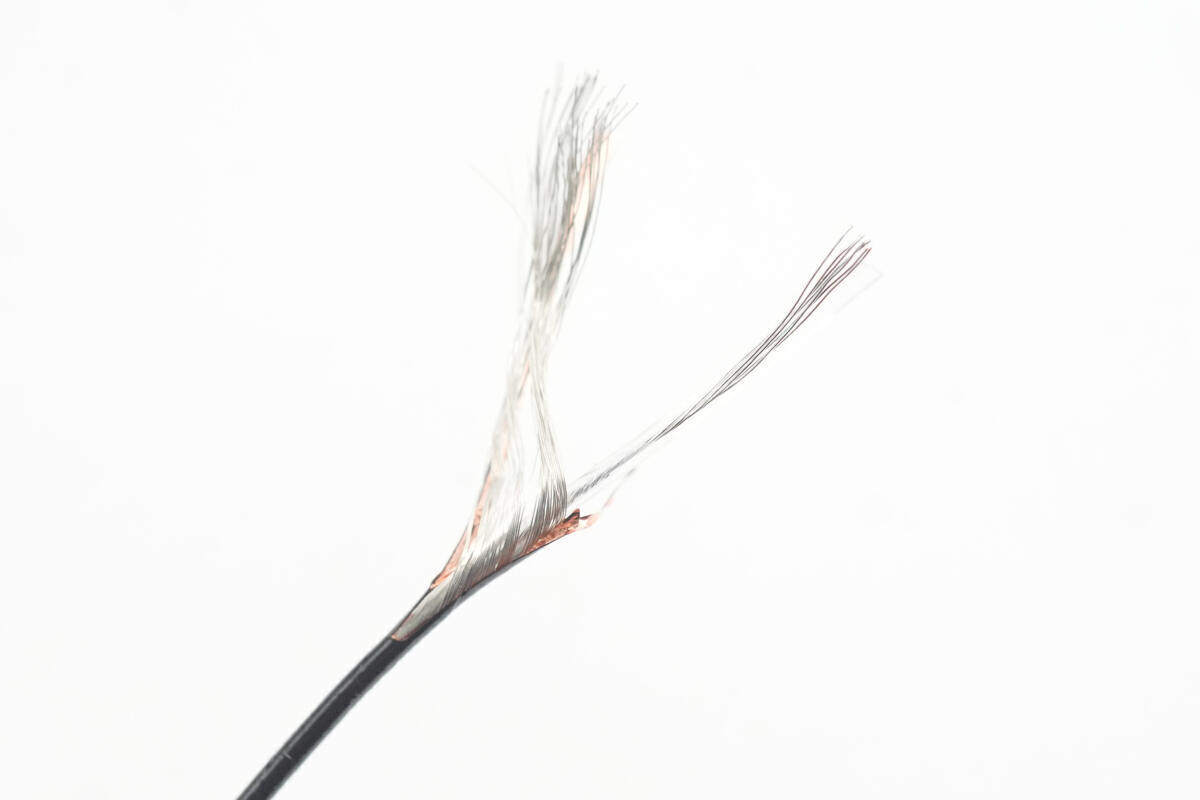

对应雷电信号传输的黑色同轴线，采用纯铜镀厚银的屏蔽网，外层缠绕铜箔和塑料绝缘层拆解苹果电脑版。内部线芯采用透明绝缘层，为镀银线缆。镀银降低线缆在传输信号时的损失，其余7根不同颜色的同轴线均为同样的结构。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

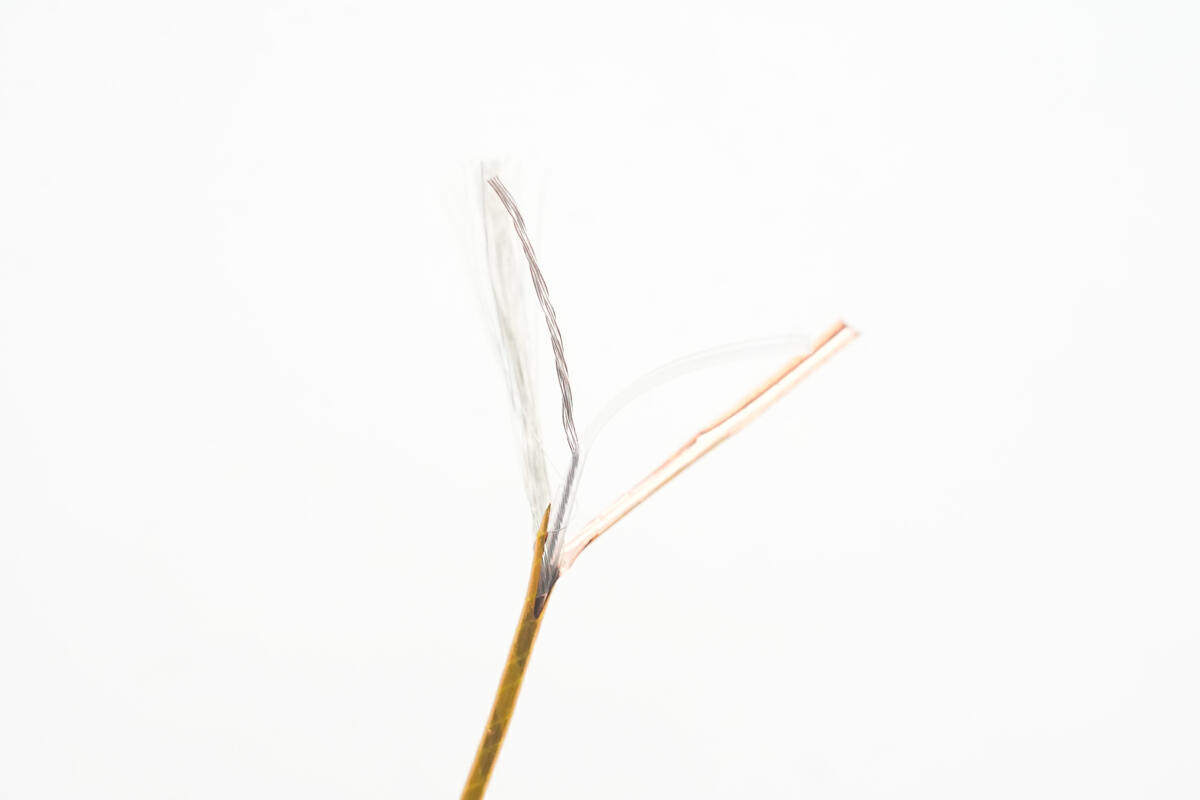

金色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
绿色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
白色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

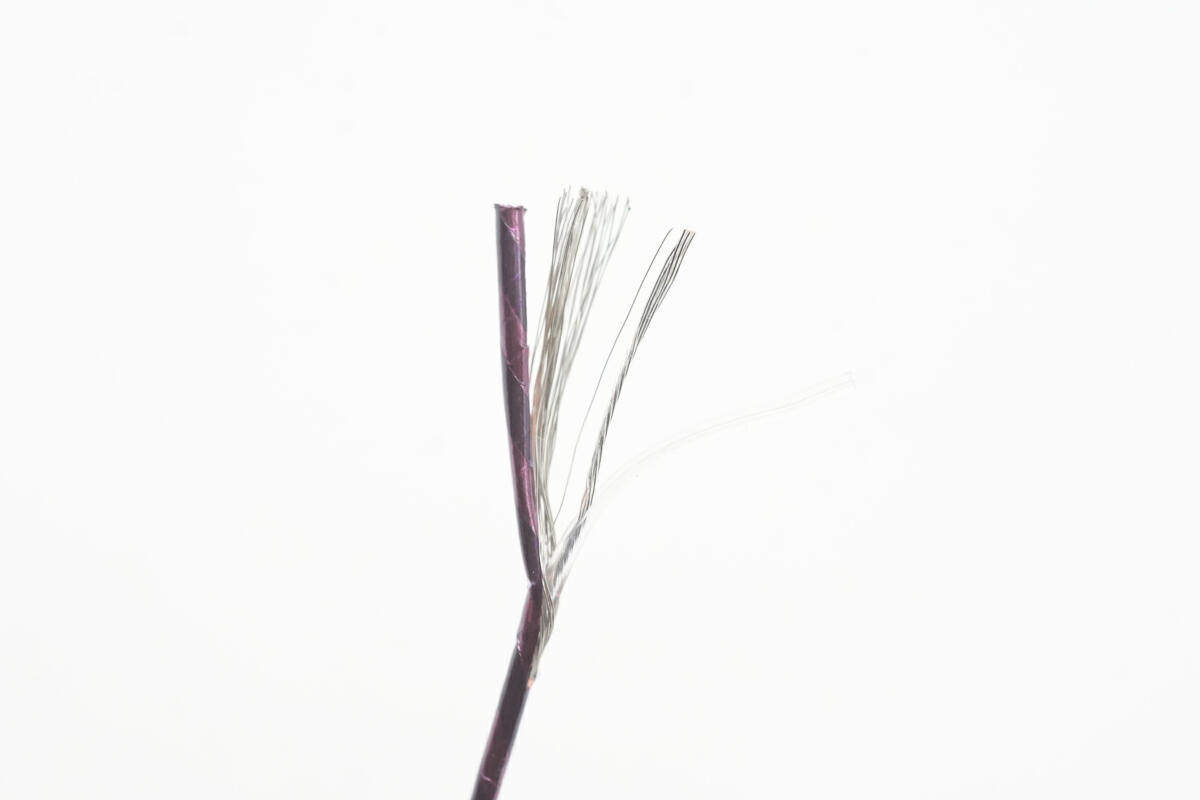

紫色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

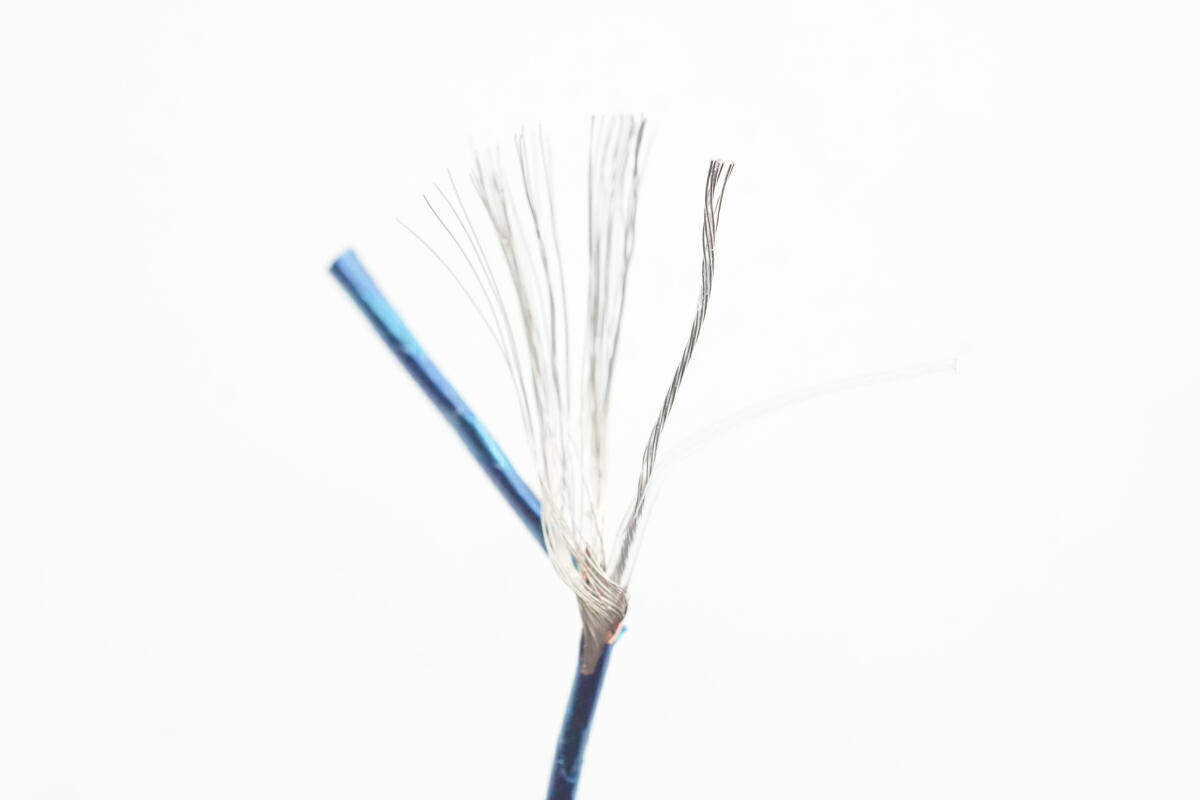

蓝色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
橙色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

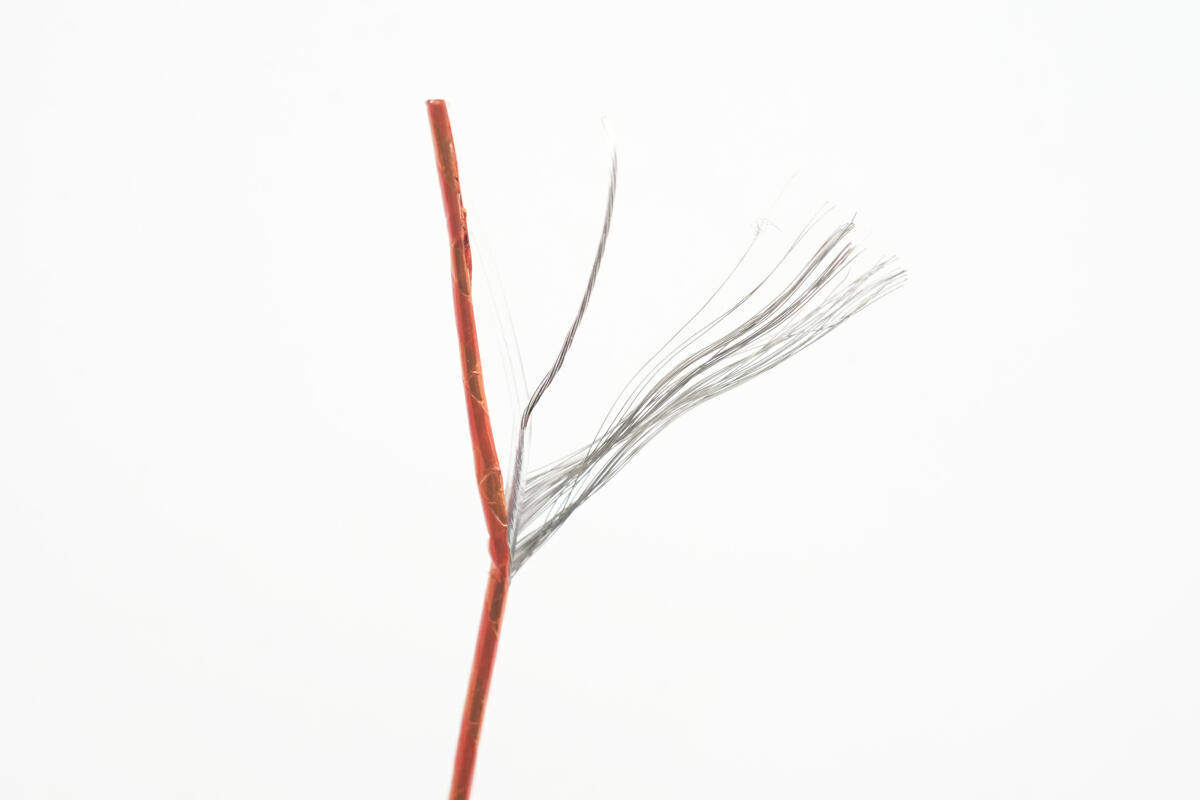

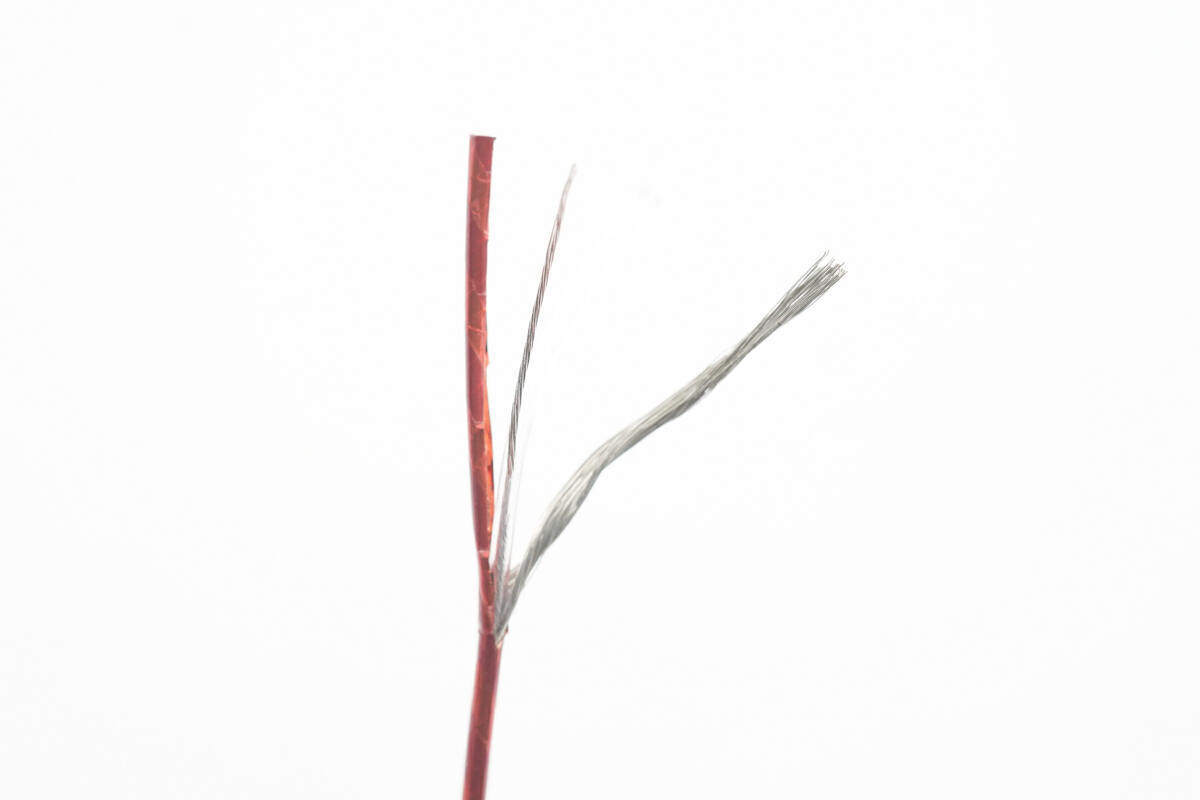

红色同轴线特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

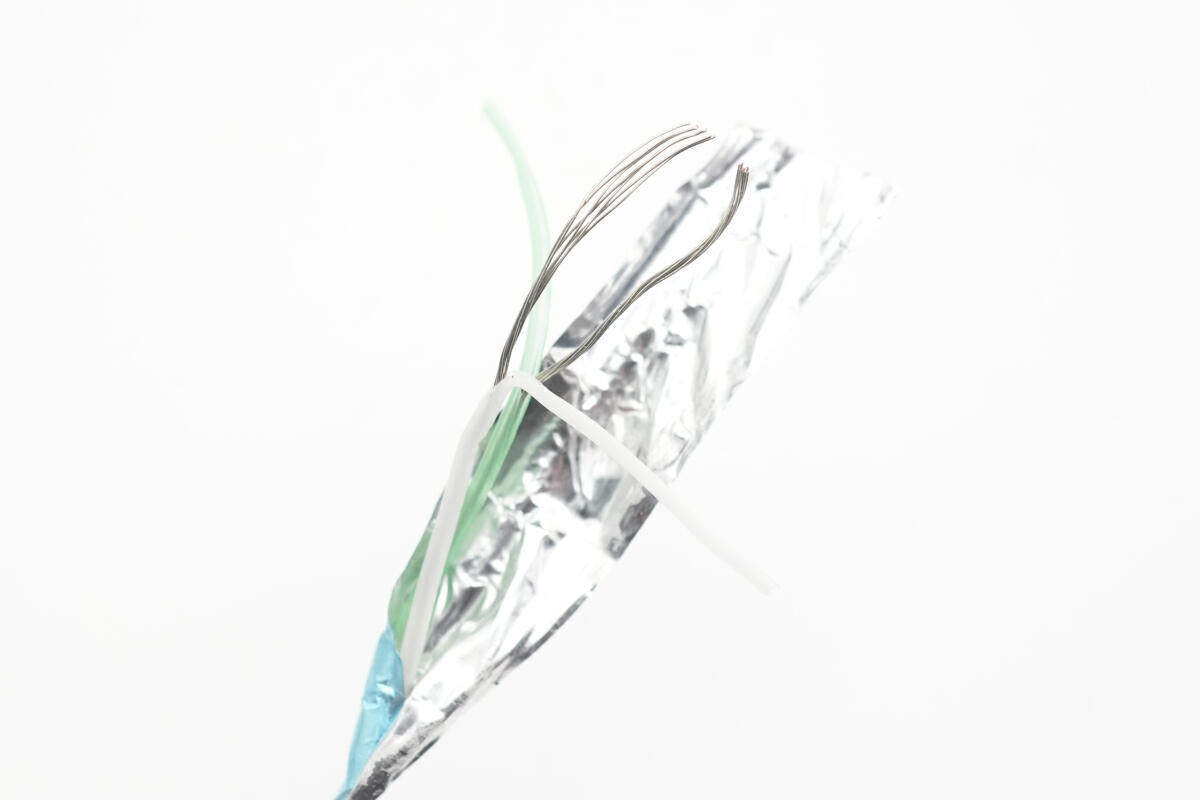

USB2.0数据线采用铝箔屏蔽拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

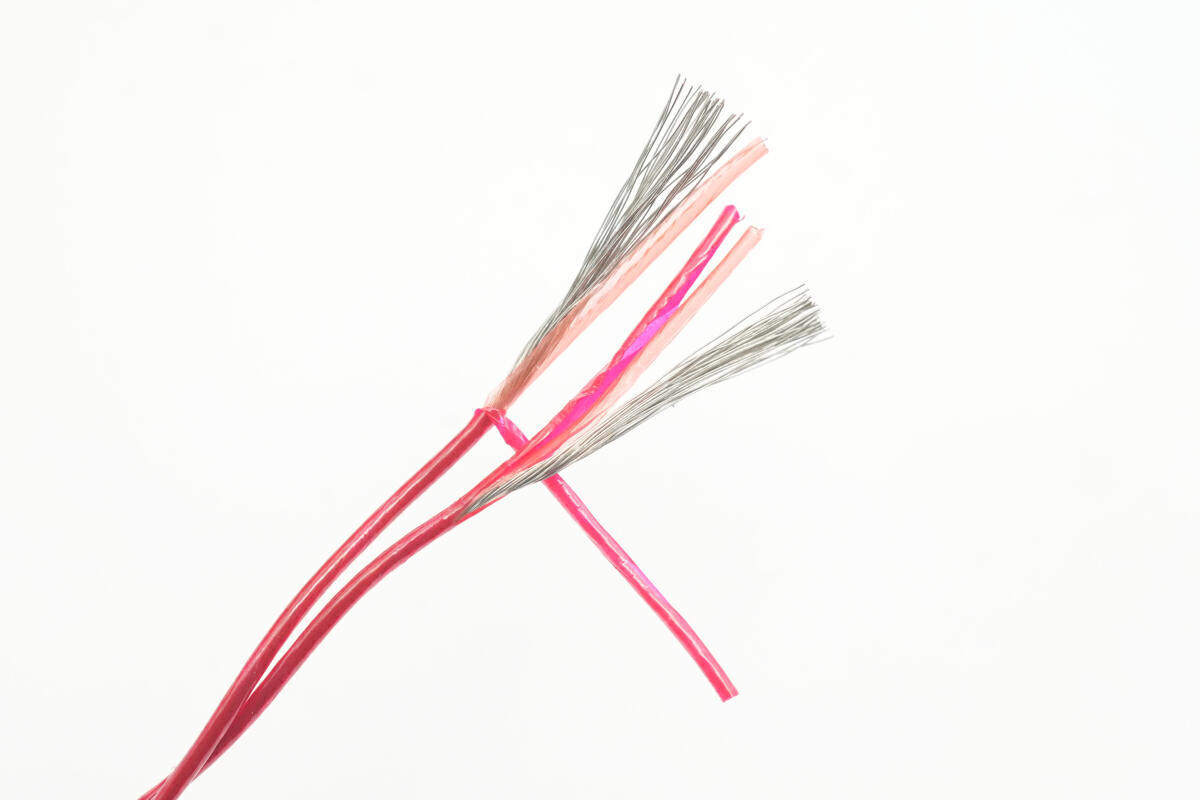

红色正极线芯特写，两条线芯并联拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

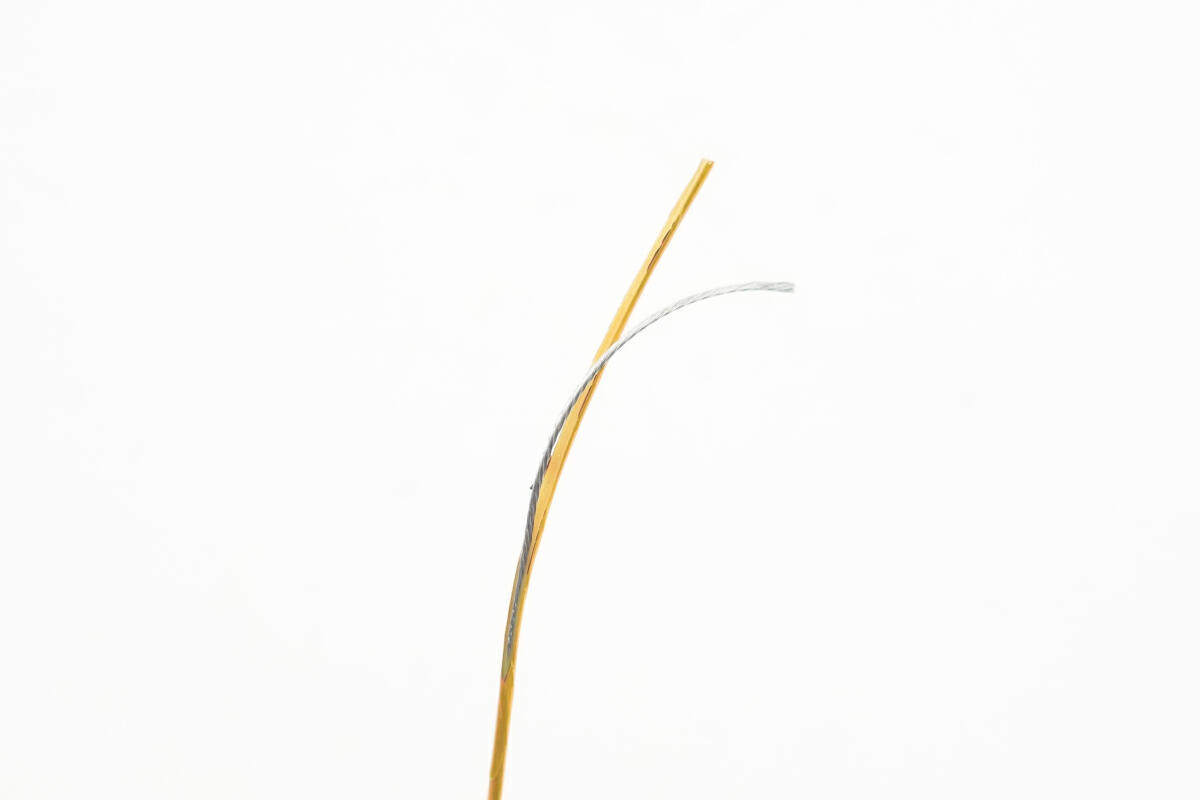

黄色SBU线芯特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >
黑色CC线通过铜箔屏蔽拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

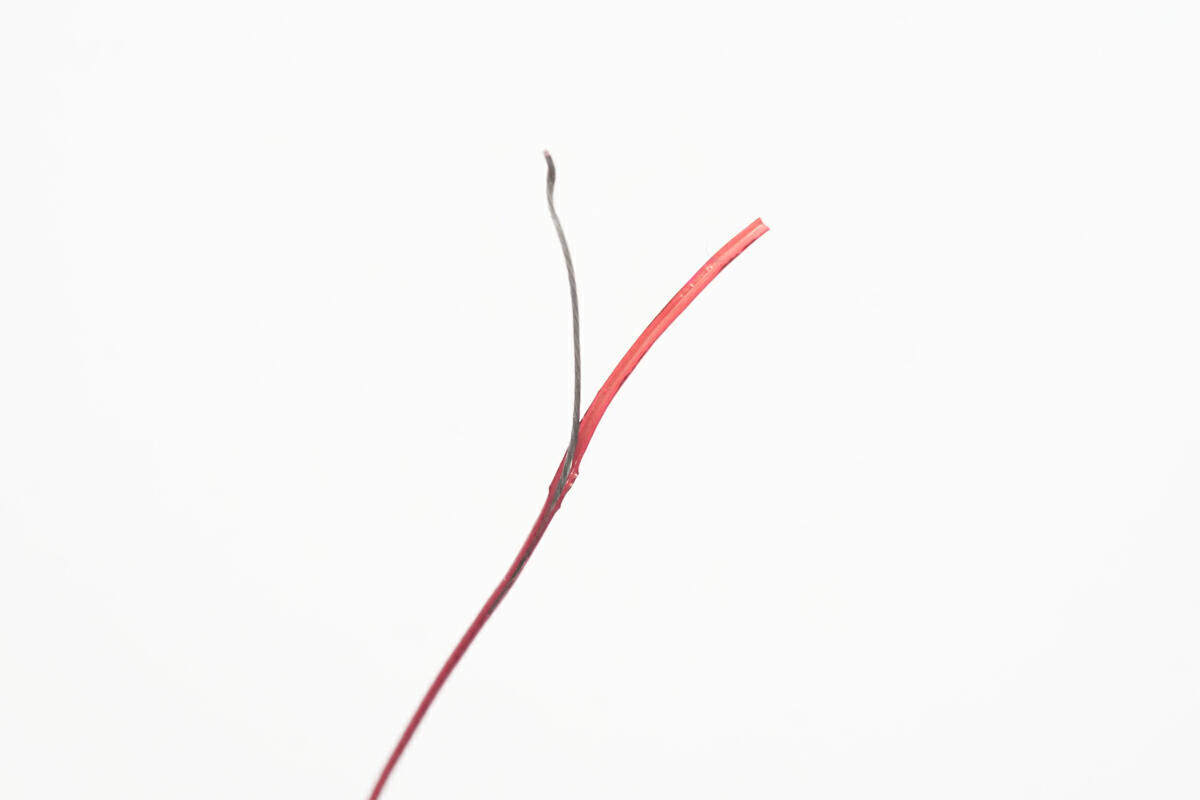

红色SBU2线缆特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

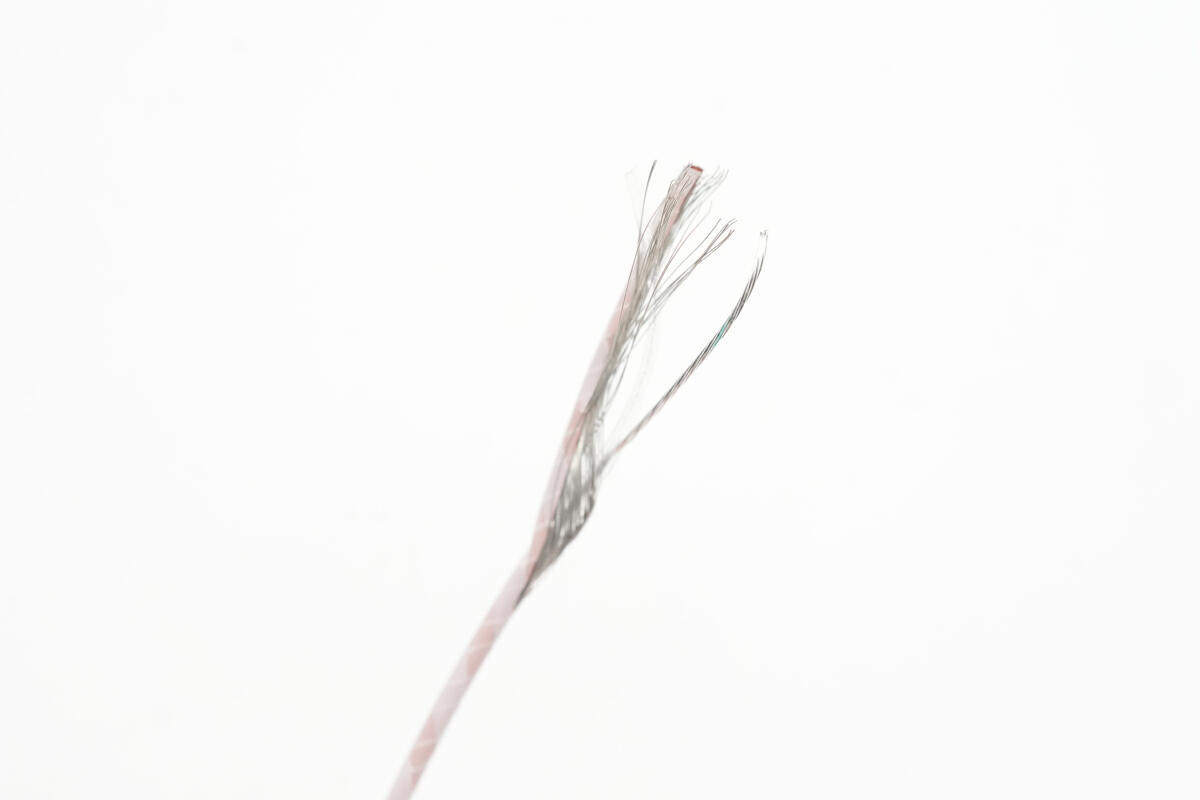

浅蓝色VCONN线缆特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

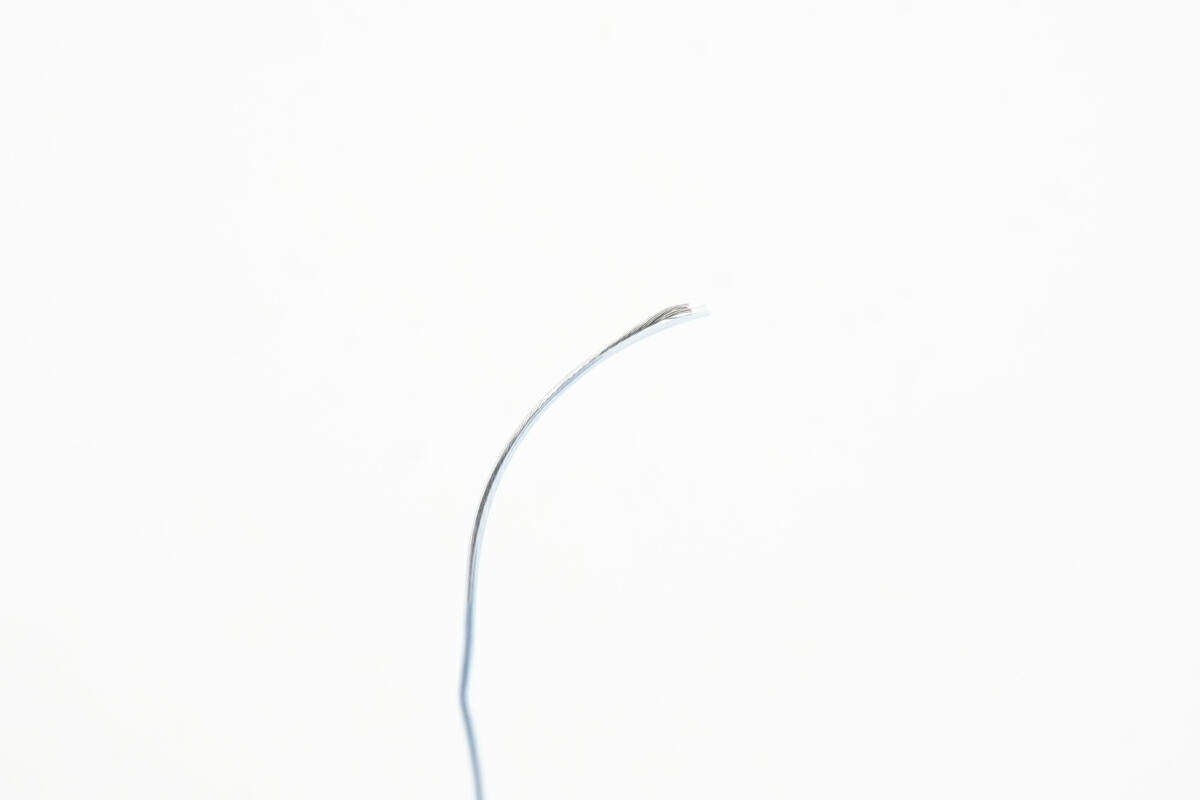

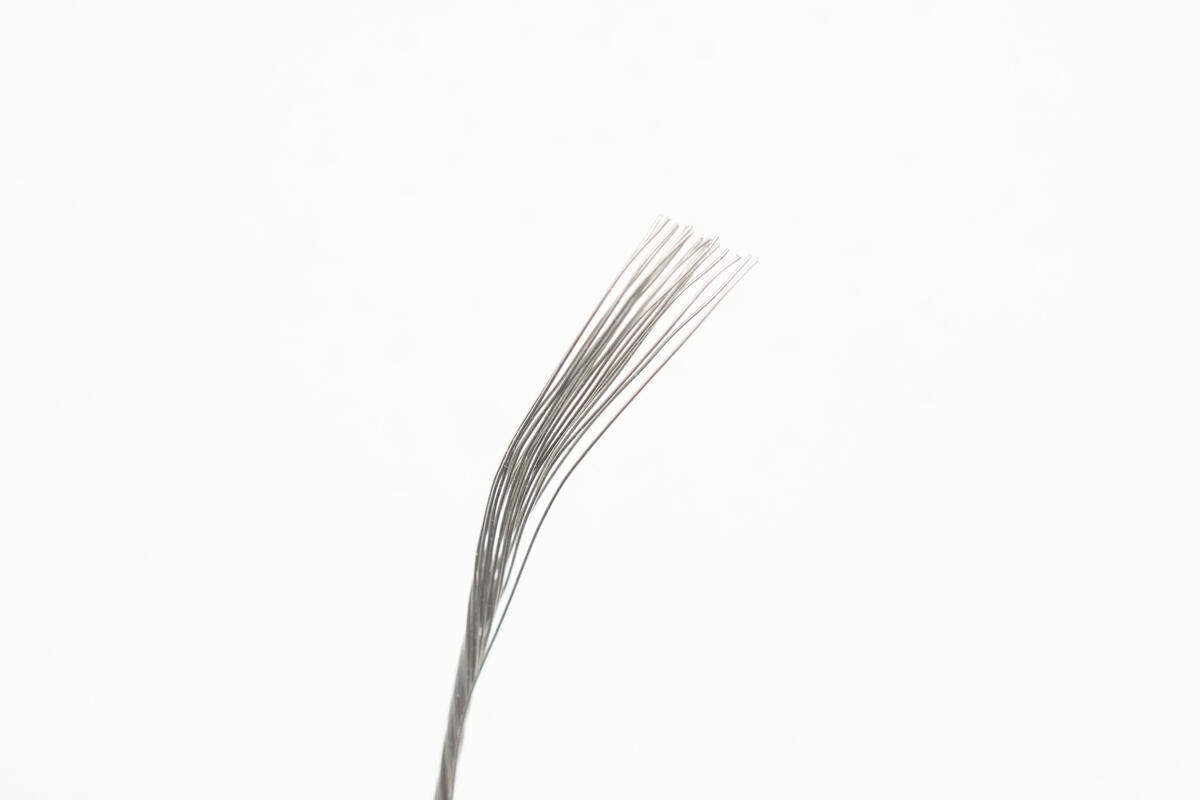

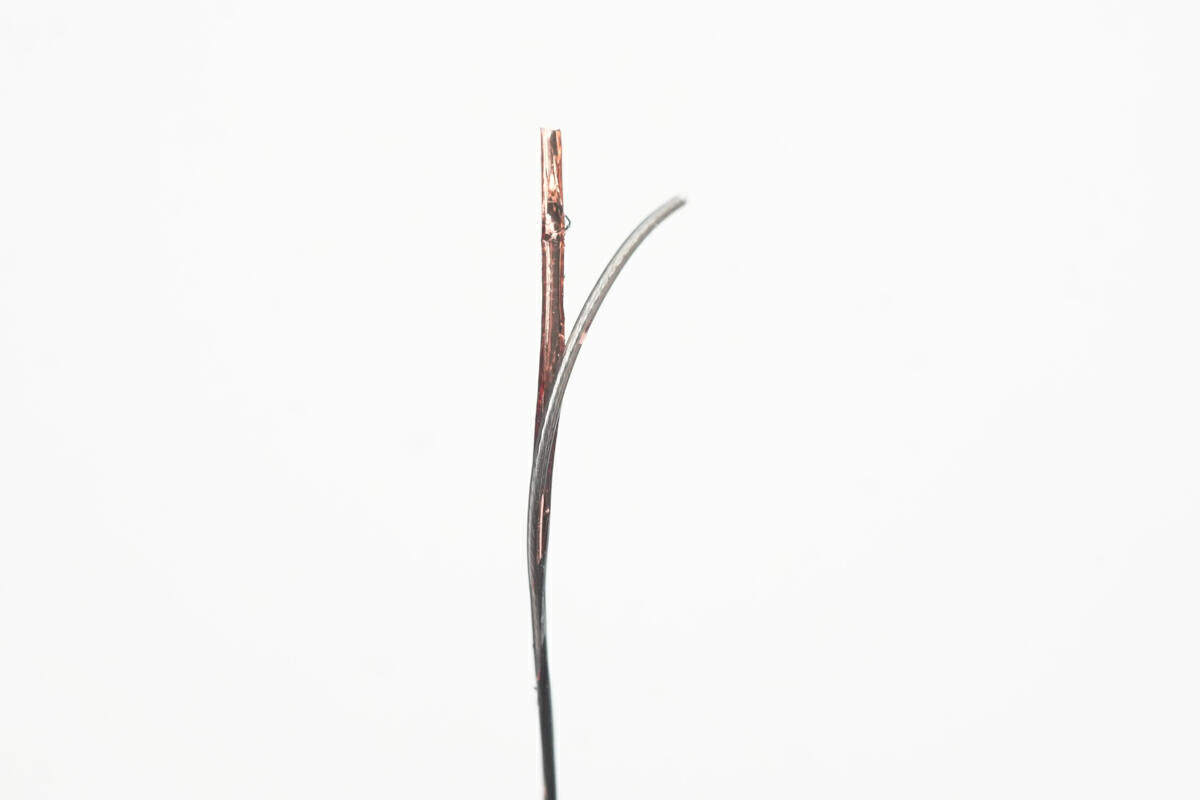

负极裸线芯特写拆解苹果电脑版。
拆解苹果电脑版，立讯精密240W USB4快充线拆解" >

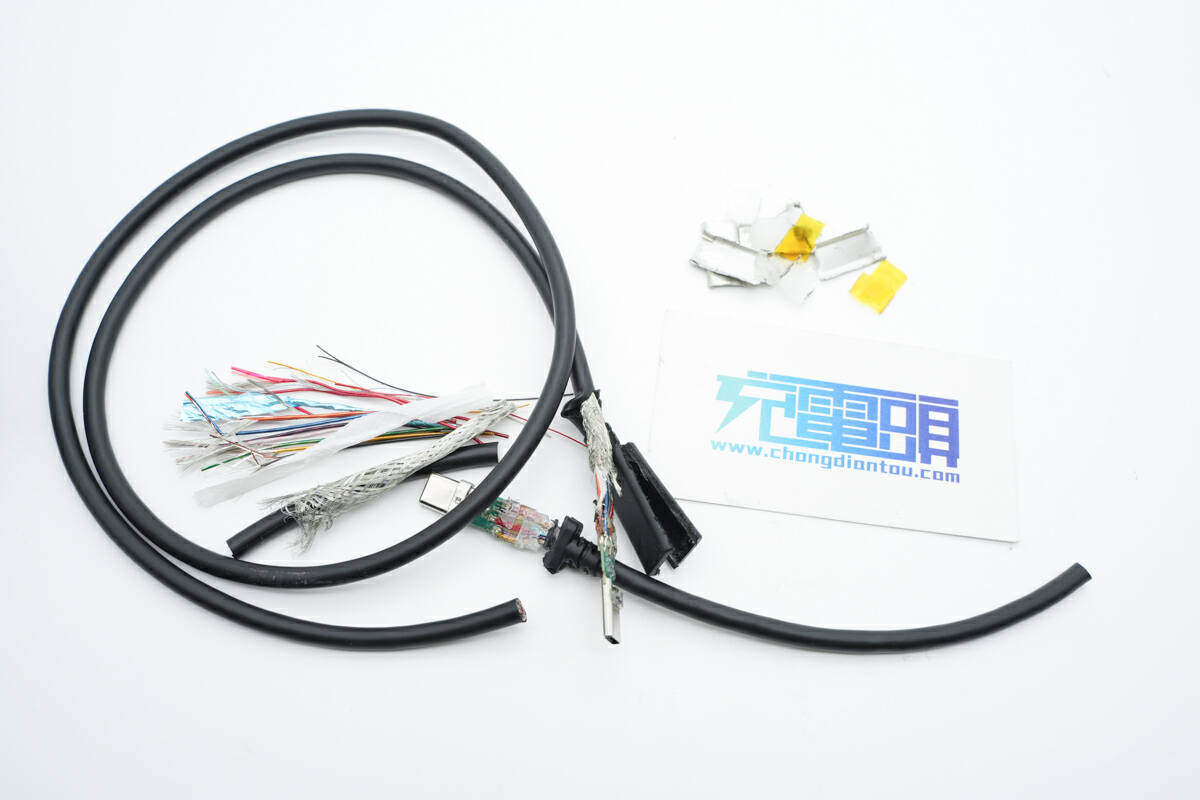

全部拆解一览，来张全家福拆解苹果电脑版。
充电头网拆解总结
立讯精密推出的这款240W快充线支持USB4数据传输，还支持50V5A电力传输，同时具备大功率电力传输能力和高速数据传输能力，堪称战未来的选择拆解苹果电脑版。这款快充线线长为1米，可一线通连接显示器为电脑进行显示和供电，或连接雷电设备，满足高性能需求。
充电头网通过拆解了解到，立讯精密240W快充线采用软胶注塑外壳，外壳内部为铝合金套管，与USB-C端子焊接连接固定拆解苹果电脑版。套管内部采用硬塑填充，十分耐用。线芯通过屏蔽网屏蔽，并焊接到两侧端子外壳接地。
线身中雷电数据线采用同轴屏蔽线设计，信号同轴线内外层均采用镀银线芯，整体抗干扰性很好拆解苹果电脑版。对应USB2.0数据传输也同样采用屏蔽线设计，消除干扰。立讯精密这款USB4快充线内部做工优秀，品质可靠，满足雷电高速数据传输需求。
